大家知道旋轉接頭嗎?那旋轉接頭的結構組成是怎樣的呢?旋轉接頭過渡環的優點有哪些?還有，旋轉接頭在機械中發揮的作用有哪些?今天就由默孚龍小編給大家介紹一下相關的內容。

旋轉接頭的結構組成

      旋轉接頭還可包括套筒，如在整體式四通構件上延伸的穩定器套筒。穩定器套筒徑向地設置在波紋管的外部并通過緊固件如穩定器鎖緊螺母固定到鉆頭軸。緊固件可通過螺紋嚙合區域與鉆頭軸的外部表面耦合。當緊固件沿著螺紋嚙合區域裝入時，旋轉接頭穩定器套筒的擴頭固定在形成在鉆頭軸上的肩部和緊固件之間。

旋轉接頭還包括圍繞整體式四通構件的波紋管組合件。波紋管組合件可包括通過適當?shù)木o固件示出的銷固定到主軸本體部分和鉆頭軸的波紋管。另外，波紋可通過適當?shù)拿芊饧﨩形環密封件相對于旋轉接頭主軸本體部分和鉆頭軸密封。

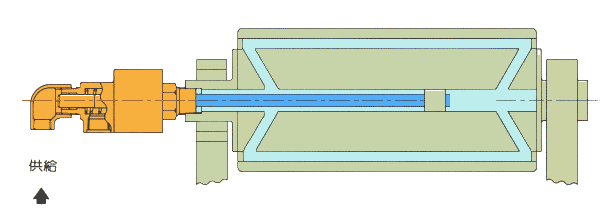

旋轉接頭工作原理

旋轉接頭過渡環的優點

       旋轉接頭過渡環結構，該結構對過渡環兩側密封面進行區分，平面密封面與球面密封面的摩擦副材料不同，平面密封摩擦副采用自潤滑性較好的石墨材料，主要完成旋轉接頭運轉時，旋轉軸與殼體間相對轉動的密封，同時實現過渡環的徑向浮動，球面摩擦副材料采用塑性較好的聚四氟乙烯密封環，主要實現旋轉接頭擺動時密封作用;該結構中石墨環只承受壓力不承受徑向的張力，不需要鑲裝保護性鑲裝環，特別是在過渡環需要承受較大徑向力時的工況下;旋轉接頭過渡環球面?zhèn)仁褂镁哂休^好塑性的聚四氟乙烯密封環密封，使得金屬球面表面加工精度不用過高即可;旋轉接頭過渡環僅平面摩擦面?zhèn)炔捎脙r(jià)格較高的石墨材料，且在石墨材料磨損嚴重時僅需更換石墨環，便于維修并且能夠節約大量成本。

旋轉接頭在機械中發揮的作用

       高速高壓的機械旋轉接頭通常采用的是機械式密封裝置，在旋轉接頭密封腔的兩側采用兩個摩擦副，旋轉接頭摩擦副材料是由硬質的金屬及其它耐磨耐高溫材料制成。硬質材料的機械式密封一般由靜環 ( 與殼體固定在一起 )、動環 ( 與軸固定在一起 )、彈簧等多個元件構成。
由于旋轉接頭軸和動環運轉時有徑向跳動，所以難以采用徑向密封方式，因此目前市場上的機械式密封主要是端面密封形式，即動環與靜環的端面在流體壓力和補償彈力 ( 彈簧力 ) 作用下保持貼合，作相對滑轉摩擦運動，旋轉接頭動環有徑向跳動時可以沿端面滑移。這種無縫隙貼合形式的機械密封一般需要彈簧壓緊，由于旋轉接頭運轉時軸也有軸向跳動，因此在結構上還要保證軸可以有輕微的軸向跳動。
      以上這些是默孚龍小編給大家介紹的旋轉接頭的結構組成以及其在機械中發揮的作用的相關內容，閱讀了這篇文章，大家是否對旋轉接頭有所了解了?更多相關信息，可以繼續留意我們的網站。
