MMC118系列

MMC118是一款超微型的帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.具有低扭矩，低損耗免維護；低電氣噪音典型應用：安防監控，攝影攝像，機器人，測試儀器，轉臺以及自動化設備上。MMC1189 是MMC118的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

下載產品手冊

下載3D模型

產品等級選型表
MMC118和MMC1189的區別:
型號	最高轉速	工作壽命	殼體材料	電氣噪音①@10Rpm
MMC118	250RPM	>1000萬轉	ABS塑料	10mΩ
MMC1189	1000RPM	>3000萬轉	ABS塑料	4mΩ

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~240VAC/VDC	0~240VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥600MΩ/500VDC	≥600MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG32#Teflon	AWG32#Teflon
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	參考產品選型等級	絕緣強度	500VAC@50Hz，60s
扭矩	0.005N.m；+0.02N.m/6rings	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MMC118微型帽式滑環選型表
型號	信號或1A	總路數
MMC118-S02	2	2
MMC118-S04	4	4
MMC118-S06	6	6
MMC118-S08	8	8

注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。如有特殊要求，請咨詢客服。

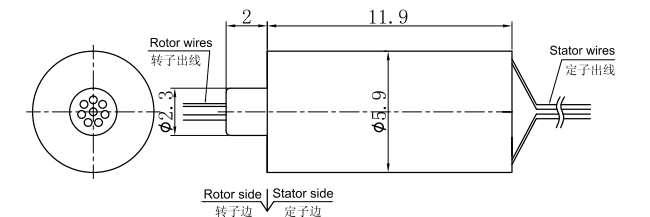

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	5	藍
2	紅	6	白
3	黃	7	橙
4	綠	8	紫

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。)

MMC1189 是 MMC118的高端版本.
可選法蘭安裝
可選插接頭和熱縮管.
導線長度。
高溫環境下.
軍用級別.

點擊查看滑環安裝說明PDF

基于本型號進行定制

默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

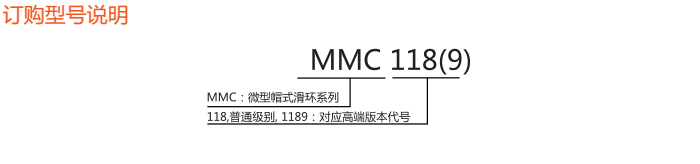

定制型號說明:

MMC118

例子:

如果您需要訂購 MMC118 ,支持65路*信號,訂購型號為MMC118-S65.
如果您需要訂購 MMC118 ,支持12路*信號 + 3路*10A,,訂購型號為 MMC118-P0310-S12

其他特殊要求:
