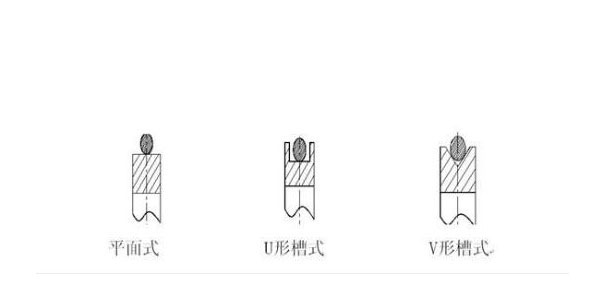

一、依據環道與電刷接觸表面的形狀可分為平面式環道、U形槽式環道和V形槽式環道。
二、平面式環道根據滑環內部電流傳遞的大小與傳遞電壓的高低決定環道的寬度,滑環的環道與絕緣環可以實現不同厚度相互間隔地安裝在轉軸上。而與滑環環道相接觸的電刷絲則采用懸臂式結構,單個與絕緣環切向接觸,滑環表面為光滑的平面。這種平面式能夠?qū)崿F(xiàn)對于導電環與刷絲之間載荷壓力的改變,對于給定環道與電刷絲之間接觸面積能夠適當增大,因此在電功率和電流較大的場合更加適用于這種結構。同時由于絕緣環厚度的增加,相鄰絕緣環之間的漏電距離增大,使得環與環之間的電容以及串音減小,使得這種結構又適用于高電壓和高頻率的電路當中。但平面式導電滑環有一個嚴重的問題:一旦滑環之間存在軸向的竄動,電刷就能夠沿著軸向在環道的表面發生滑移,若導電滑環與驅動的轉軸安裝存在偏心,就會使得電刷與環道接觸時發生表面間的跳動。這種跳動會引起導電滑環動態接觸電阻發生變化,電噪音上升,傳動平衡性變差,必須要對這種結構進行加工和校正,因此這種類型的結構不適用于相對要求較高的信號傳遞場合。
三、U形槽式環道彌補了平面式導電滑環的缺陷,它能夠限制因?qū)щ娀h(huán)的軸向竄動而引起的電刷滑移,原因是導電滑環的導電環與電刷絲之間的接觸是一個圓弧面,并不是點接觸。但U形式的導電滑環存在自身的缺陷:這種類型的導電滑環微槽在一個圓周內的機械加工具有不一致性,隨著導電滑環的轉動,其導電環與電刷絲之間的接觸面積在不斷發生變化。一旦再有污染物或者塵埃侵入,或者是磨損的殘屑以及外部環境下的雜物落入到U形槽中,都會使得電刷絲與導電環的接觸面積發生改變,接觸電阻就會隨著轉動而發生改變,增加了電噪音,使得電流傳輸信號穩定性降低。
四、V形槽式環道相對于平面式的更加有利于微型電信號的傳輸。這種類型的導電滑環電刷絲與環道的接觸區域所受限制的自由度數更多,不僅可以限制導電滑環與電刷絲接觸時的軸向竄動,能夠保證環道在振動、沖擊、離心或者其他的惡劣工作環境中穩定工作,保證接觸的穩定性。
默孚龍憑借自己專業的生產制造和完善的售后服務,默孚龍滑環品牌已經逐漸傳播開來,對導電滑環的環道技術根據不同的需求進行靈活的設計,不斷贏得了廣大消費者的信賴,期待與您的合作!
