滑環

MAPH104系列

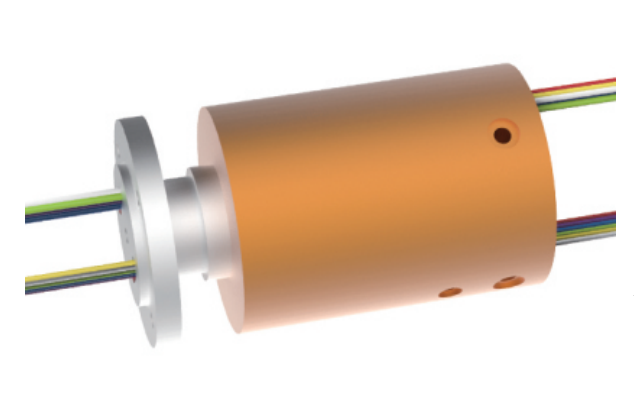

MAPH104 氣/液+電 旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑， 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。
能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、

maph104 下載產品手冊 下載3D模型

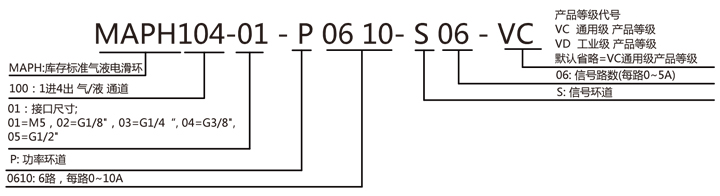

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC100RPM1000萬轉國內知名品牌密封件
VD300RPM3000萬轉進口密封件
技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數1 inlet 4 outlets工作壽命參考產品選型等級
最大壓力10MPa(可定制高壓),真空0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關,詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#TeflonAWG22#Teflon
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

選型表

MAPH104-01, MAPH104-02 氣液電一體滑環選型表
1）XX=01 接口尺寸M5 Pipe size3~6mm
2）XX=02 接口尺寸G1/8 Pipe size3~10mm
型號氣(液)通10A信號或5A長度L(mm)型號氣(液)通10A信號或5A長度L(mm)
MAPH104-XX-S061進4出0638MAPH104-XX-P0810-S101進4出81071.6
MAPH104-XX-P0210-S041進4出2438MAPH104-XX-P1010-S081進4出10871.6
MAPH104-XX-P0410-S021進4出4238MAPH104-XX-P1210-S061進4出12671.6
MAPH104-XX-P06101進4出6038MAPH104-XX-P1410-S041進4出14471.6
MAPH104-XX-S121進4出12054.8MAPH104-XX-P1610-S021進4出16271.6
MAPH104-XX-P0210-S101進4出21054.8MAPH104-XX-S241進4出02488.4
MAPH104-XX-P0310-S091進4出3954.8MAPH104-XX-P0410-S201進4出42088.4
MAPH104-XX-P0610-S061進4出6654.8MAPH104-XX-P0610-S181進4出61888.4
MAPH104-XX-P0810-S041進4出8454.8MAPH104-XX-P1210-S121進4出121288.4
MAPH104-XX-P1010-S021進4出10254.8MAPH104-XX-S301進4出030105.2
MAPH104-XX-P12101進4出12054.8MAPH104-XX-P0610-S241進4出624105.2
MAPH104-XX-S181進4出01871.6MAPH104-XX-S361進4出036125
MAPH104-XX-P0210-S161進4出21671.6MAPH104-XX-S421進4出042141.8
MAPH104-XX-P0410-S141進4出41471.6MAPH104-XX-S481進4出048158.6
MAPH104-XX-P0610-S121進4出61271.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

MAPH104-03, MAPH104-04, MAPH104-05氣液電一體滑環選型表
1）XX=03 接口尺寸G1/4
2）XX=04 接口尺寸G3/8
3）XX=05 接口尺寸G1/2
型號氣(液)通10A信號或5A長度L(mm)型號氣(液)通10A信號或5A長度L(mm)
MAPH104-XX-S061進4出0645.2MAPH104-XX-S361進4出036150.2
MAPH104-XX-P0210-S041進4出2445.2MAPH104-XX-P0610-S301進4出630150.2
MAPH104-XX-P0410-S021進4出4245.2MAPH104-XX-P1210-S241進4出1224150.2
MAPH104-XX-P06101進4出6045.2MAPH104-XX-P36101進4出360150.2
MAPH104-XX-S121進4出01265.6MAPH104-XX-S421進4出042170.6
MAPH104-XX-P0210-S101進4出21065.6MAPH104-XX-P0610-S361進4出636170.6
MAPH104-XX-P0310-S091進4出3965.6MAPH104-XX-P1210-S301進4出1230170.6
MAPH104-XX-P0610-S061進4出6665.6MAPH104-XX-P42101進4出420170.6
MAPH104-XX-P0810-S041進4出8465.6MAPH104-XX-S481進4出048191
MAPH104-XX-P1010-S021進4出10265.6MAPH104-XX-P0610-S421進4出642191
MAPH104-XX-P12101進4出12065.6MAPH104-XX-P1210-S361進4出1236191
MAPH104-XX-S181進4出01886MAPH104-XX-P1810-S301進4出1830191
MAPH104-XX-P0210-S161進4出21686MAPH104-XX-P2410-S241進4出2424191
MAPH104-XX-P0410-S141進4出41486MAPH104-XX-P48101進4出480191
MAPH104-XX-P0610-S121進4出61286MAPH104-XX-S601進4出060231.8
MAPH104-XX-P0810-S101進4出81086MAPH104-XX-P0610-S541進4出654231.8
MAPH104-XX-P1010-S081進4出10886MAPH104-XX-P0910-S511進4出951231.8
MAPH104-XX-P1210-S061進4出12686MAPH104-XX-P1210-S481進4出1248231.8
MAPH104-XX-P1410-S041進4出14486MAPH104-XX-P2410-S361進4出2436231.8
MAPH104-XX-P1610-S021進4出16286MAPH104-XX-S721進4出072275.6
MAPH104-XX-S241進4出024106.4MAPH104-XX-P1210-S601進4出1260275.6
MAPH104-XX-P0410-S201進4出420106.4MAPH104-XX-P2410-S481進4出2448275.6
MAPH104-XX-P0610-S181進4出618106.4MAPH104-XX-P3610-S361進4出3636275.6
MAPH104-XX-P1210-S121進4出1212106.4MAPH104-XX-S841進4出084316.4
MAPH104-XX-P1810-S061進4出186106.4MAPH104-XX-P1210-S721進4出1272316.4
MAPH104-XX-P24101進4出240106.4MAPH104-XX-P2410-S601進4出2460316.4
MAPH104-XX-S301進4出030126.8MAPH104-XX-P3610-S481進4出3648316.4
MAPH104-XX-P0610-S241進4出624126.8MAPH104-XX-S961進4出096357.2
MAPH104-XX-P1210-S181進4出1218126.8MAPH104-XX-P1210-S841進4出1284357.2
MAPH104-XX-P1810-S121進4出1812126.8MAPH104-XX-P2410-S721進4出2472357.2
MAPH104-XX-P2410-S061進4出246126.8MAPH104-XX-P3610-S601進4出3660357.2
MAPH104-XX-P30101進4出300126.8MAPH104-XX-P4210-S541進4出3660357.2

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

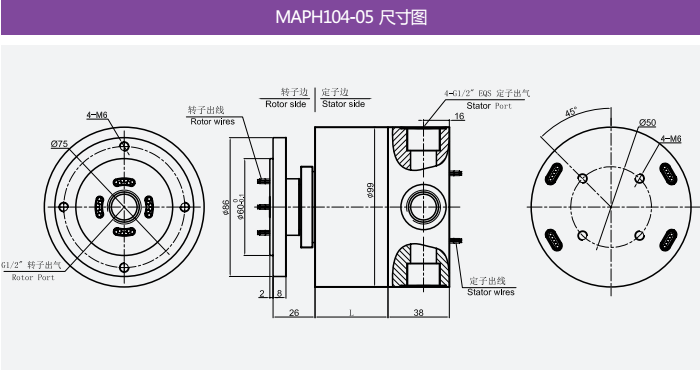

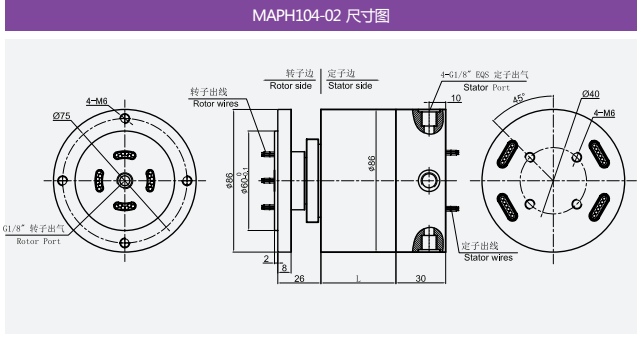

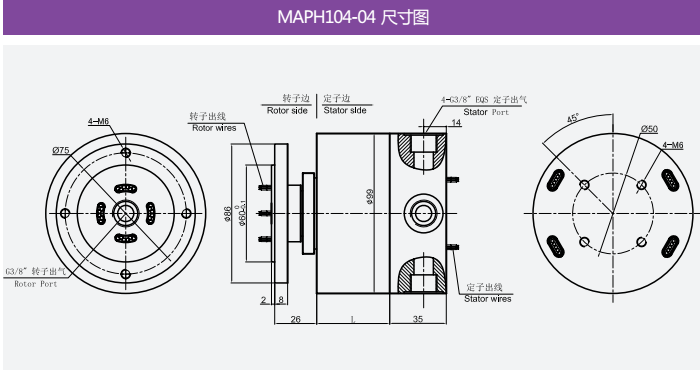

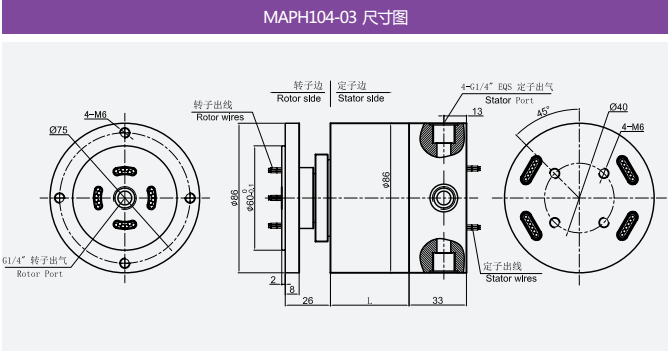

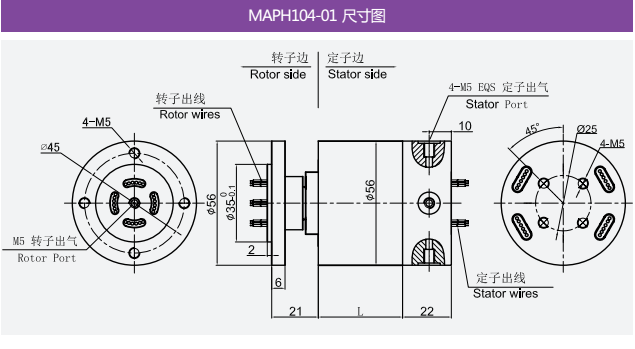

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成 本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 可定制頻率高低，接頭類型

⑪ 可定制高頻功率

⑫ 可根據要求定制通道數

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 防水，水下模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：[email protected]

基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MAPH104



例子:
  • 如果您需要訂購 MAPH104 ,支持65路*信號,訂購型號為MAPH104-S65.
  • 如果您需要訂購 MAPH104 ,支持12路*信號 + 3路*10A,,訂購型號為 MAPH104-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].

?
