滑環

MT50130系列 過孔式導電滑環

通孔直徑 50mm,外徑: 130mm
MT50130是標準系列過孔滑環(空心軸滑環)，,過孔直徑50mm(適用任何<=50mm)，外徑為130mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.



mt50130 下載產品手冊 下載3D模型

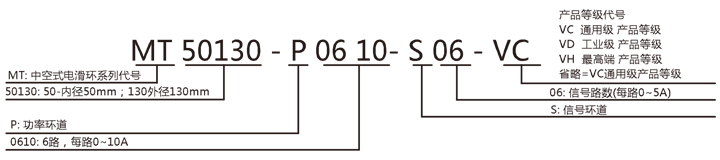

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC250RPM2000萬轉貴金屬
VD600RPM8000萬轉鍍金-鍍金
VH1000RPM1.5億轉金合金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#TeflonAWG22#Teflon
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MT50130系列-過孔式滑環選型表
型號10A信號或5A長度L(mm)型號10A信號或5A長度L(mm)
MT50130-S020235.6MT50130-S48048207.8
MT50130-P02102035.6MT50130-P0610-S42642207.8
MT50130-S030339.2MT50130-P0910-S39939207.8
MT50130-P03103039.2MT50130-P1210-S361236207.8
MT50130-S060650MT50130-P1810-S301830207.8
MT50130-P0210-S042450 MT50130-P2410-S242424207.8
MT50130-P0410-S024250 MT50130-S60060251
MT50130-P06106050 MT50130-P0610-S54654251
MT50130-S1201271.6MT50130-P0910-S51951251
MT50130-P0210-S1021071.6 MT50130-P1210-S481248251
MT50130-P0310-S093971.6 MT50130-S72072298.2
MT50130-P0610-S066671.6 MT50130-P0610-S66666298.2
MT50130-P0810-S048471.6 MT50130-P1210-S601260298.2
MT50130-P1010-S0210271.6 MT50130-P2410-S482448298.2
MT50130-P121012071.6 MT50130-P3610-S363636298.2
MT50130-S1801893.2MT50130-S84084341.4
MT50130-P0210-S1621693.2 MT50130-P1210-S721272341.4
MT50130-P0410-S1441493.2 MT50130-P2410-S602460341.4
MT50130-P0610-S1261293.2 MT50130-P3610-S483648341.4
MT50130-P0810-S1081093.2 MT50130-S96096384.6
MT50130-P1010-S0810893.2 MT50130-P1210-S841284384.6
MT50130-P1210-S0612693.2 MT50130-P2410-S722472384.6
MT50130-P1410-S0414493.2 MT50130-P3610-S603660384.6
MT50130-P1610-S0216293.2 MT50130-P4210-S544254384.6
MT50130-S24024114.8MT50130-S1080108431.8
MT50130-P0410-S20420114.8 MT50130-P1210-S961296431.8
MT50130-P0610-S18618114.8MT50130-P2410-S842484431.8
MT50130-P1210-S121212114.8MT50130-P3610-S723672431.8
MT50130-P1810-S06186114.8 MT50130-S1200120475
MT50130-P2410240114.8MT50130-P1210-S10812108475
MT50130-S30030136.4MT50130-P2410-S962496475
MT50130-P0610-S24624136.4MT50130-P3610-S843684475
MT50130-P1210-S181218136.4MT50130-P4810-S724872475
MT50130-P1810-S121812136.4MT50130-S1320132518.2
MT50130-P2410-S06246136.4 MT50130-P1210-S12012120518.2
MT50130-P3010300136.4 MT50130-P2410-S10824108518.2
MT50130-S36036162 MT50130-P3610-S963696518.2
MT50130-P0610-S30630162MT50130-P4810-S844884518.2
MT50130-P1210-S241224162 MT50130-S1440144561.4
MT50130-P3610360162 MT50130-P1210-S13212132561.4
MT50130-S42042186.2 MT50130-P2410-S12024120561.4
MT50130-P0610-S36636186.2 MT50130-P3610-S10836108561.4
MT50130-P1210-S301230186.2 MT50130-P4810-S964896561.4

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

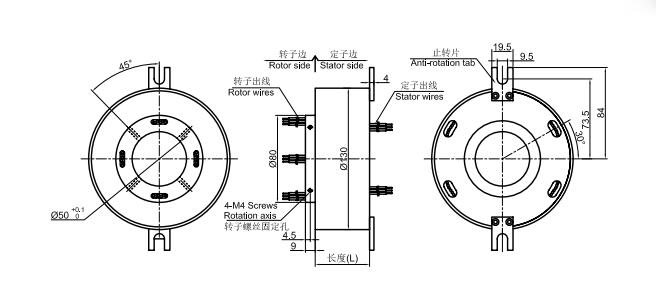

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • 可選法蘭安裝.
  • 可指定出現方式.
  • 最大可支持:1-120路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
  • 信號，同軸電纜，功率線混合
  • 熱電偶信號混合
  • 防震，高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別
  • IP65,IP68 可選.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MT50130



例子:
  • 如果您需要訂購 MT50130 ,支持65路*信號,訂購型號為MT50130-S65.
  • 如果您需要訂購 MT50130 ,支持12路*信號 + 3路*10A,,訂購型號為 MT50130-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
