滑環

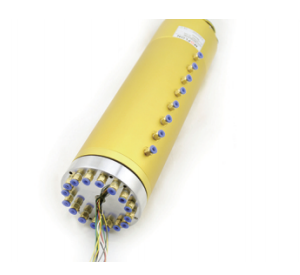

MAPH1000系列

MAPH1000 氣/液+電 旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑， 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。
能通過的介質有: 壓縮空氣、氫氣、氮?dú)?、化學混合氣體、蒸汽、冷卻水、

maph1000 下載產品手冊 下載3D模型

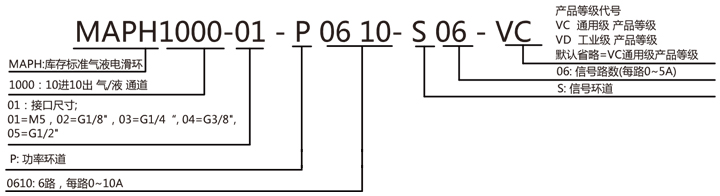

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC100RPM1000萬轉國內知名品牌密封件
VD300RPM3000萬轉進口密封件
技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數10進10出工作壽命參考產品選型等級
最大壓力10MPa(可定制高壓),真空0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關,詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#TeflonAWG22#Teflon
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

選型表

MAPH1000-01 氣液電一體滑環選型表
1) XX=01,接口大小=M5, 氣管規格3~6mm
型號氣(液)通10A信號或5A長度L(mm)型號氣(液)通10A信號或5A長度L(mm)
MAPH1000-XX-S0610進10出0638MAPH1000-XX-P0810-S1010進10出81071.6
MAPH1000-XX-P0210-S0410進10出2438MAPH1000-XX-P1010-S0810進10出10871.6
MAPH1000-XX-P0410-S0210進10出4238MAPH1000-XX-P1210-S0610進10出12671.6
MAPH1000-XX-P061010進10出6038MAPH1000-XX-P1410-S0410進10出14471.6
MAPH1000-XX-S1210進10出12054.8MAPH1000-XX-P1610-S0210進10出16271.6
MAPH1000-XX-P0210-S1010進10出21054.8MAPH1000-XX-S2410進10出02488.4
MAPH1000-XX-P0310-S0910進10出3954.8MAPH1000-XX-P0410-S2010進10出42088.4
MAPH1000-XX-P0610-S0610進10出6654.8MAPH1000-XX-P0610-S1810進10出61888.4
MAPH1000-XX-P0810-S0410進10出8454.8MAPH1000-XX-P1210-S1210進10出121288.4
MAPH1000-XX-P1010-S0210進10出10254.8MAPH1000-XX-S3010進10出030105.2
MAPH1000-XX-P121010進10出12054.8MAPH1000-XX-P0610-S2410進10出624105.2
MAPH1000-XX-S1810進10出01871.6MAPH1000-XX-S3610進10出036125
MAPH1000-XX-P0210-S1610進10出21671.6MAPH1000-XX-S4210進10出042141.8
MAPH1000-XX-P0410-S1410進10出41471.6MAPH1000-XX-S4810進10出048158.6
MAPH1000-XX-P0610-S1210進10出61271.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

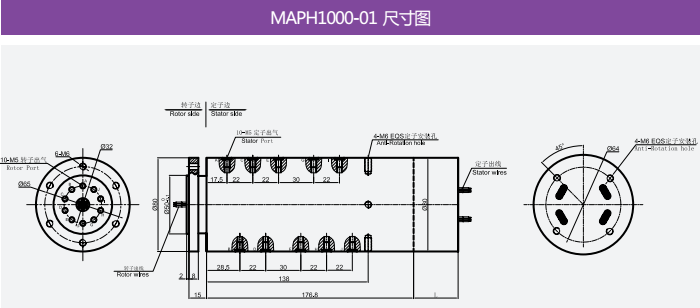

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成 本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 可定制頻率高低，接頭類型

⑪ 可定制高頻功率

⑫ 可根據要求定制通道數

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 防水，水下模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：[email protected]

基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MAPH1000



例子:
  • 如果您需要訂購 MAPH1000 ,支持65路*信號,訂購型號為MAPH1000-S65.
  • 如果您需要訂購 MAPH1000 ,支持12路*信號 + 3路*10A,,訂購型號為 MAPH1000-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].

?

關注默孚龍公眾號，即可登錄官方商城，查看標準型號價格！


微信掃一掃


1) 查看不同類型產品的標準售價，方便選型和做預算。 2) 直接下單購買標準件，微信支付，方便快捷！


如何訂購?


銷售電話：0755-3358 3333 或電郵: [email protected]


QQ咨詢:點擊QQ點擊這里給我發消息交談
