電接觸材料是導(dǎo)電滑環(huán)最基礎(chǔ)，也是最核心的材料，它代表了一家公司甚至一個(gè)國(guó)家的研發(fā)能力和技術(shù)水平。電接觸材料在滑環(huán)工作過程中，承擔(dān)電流、信號(hào)傳導(dǎo)的功能，所以其性能就直接決定導(dǎo)電滑環(huán)性能。工作過程中，電接觸材料受到機(jī)械力、電蝕、磁場(chǎng)、熱等因素的綜合影響。下面我們通過一些實(shí)驗(yàn)來(lái)分析說(shuō)明。

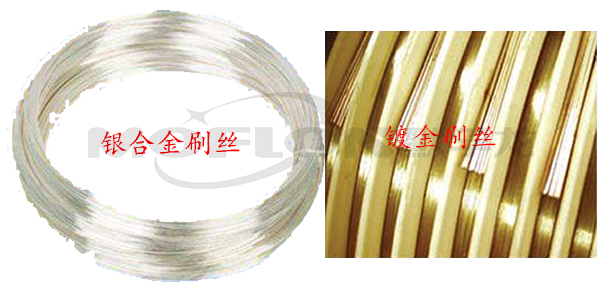

     我們用銀合金絲狀電刷和鍍金導(dǎo)電環(huán)進(jìn)行研究，通過實(shí)驗(yàn)分析摩擦副的磨損機(jī)理。我們選定實(shí)驗(yàn)條件為：電流密度15A/cm2、接觸壓力0.15N、線速度0.1—90m/s。實(shí)驗(yàn)的結(jié)果顯示，摩擦副的磨損主要是粘著磨損、疲勞磨損等、而粘著磨損為主要的磨損方式，當(dāng)接觸壓力提高時(shí)，電接觸穩(wěn)定性提高，接觸壓力降低是壽命提高，提高滑環(huán)穩(wěn)定性往往要以降低滑環(huán)壽命為代價(jià)。

     在同樣的實(shí)驗(yàn)條件下，我們使用金合金電刷（分別添加微量稀土元素Sc、La、Cd、Nd）與合金導(dǎo)電環(huán)來(lái)實(shí)驗(yàn)，對(duì)比其磨損情況。結(jié)果表明添加稀土元素后電刷的硬度沒有上升，但耐磨性有顯著不同Sc＞La＞Nd＞Cd，摩擦機(jī)理為輕度粘著磨損，但在高速時(shí)，導(dǎo)電環(huán)的磨損為磨粒磨損，環(huán)的表面出現(xiàn)嚴(yán)重的塑性變形，并且產(chǎn)生犁溝。我們可以得出高速滑環(huán)比低速滑環(huán)有更高的技術(shù)要求。

通過實(shí)驗(yàn)我們總結(jié)出理想的電接觸材料需要滿足多項(xiàng)性能指標(biāo)，來(lái)作為今后研究的方向。

1、物理特性 低電阻、高熔點(diǎn)、起弧電壓高;

2、機(jī)械特性 材料塑性、硬度適當(dāng)、很好的耐磨性;

3、電接觸特性 接觸電阻低、耐電蝕、金屬轉(zhuǎn)移小;

4、化學(xué)特性 化學(xué)性能穩(wěn)定、不容易氧化、、碳化、硫化并且耐化學(xué)腐蝕。
