滑環

MW4045系列

MW4045是插片式無水銀大電流滑環，除具備常規滑環特點外，還具有連接方便，載流能力更強等特點；可替代傳統式的水銀滑環；為工業制造業設計的無水銀滑環，完全滿足歐盟環保要求。導電環采用貴金屬鍍敷處理，電刷采用貴金屬合金絲，采用標準的扁平接頭方便連接。






mw4045 下載產品手冊 下載3D模型

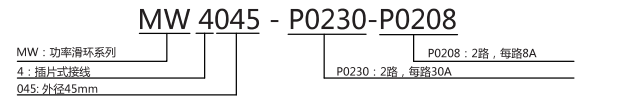

型號訂購說明:


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命2000萬轉功率信號
額定轉速250RPM額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格接線柱接線柱
接觸材料鍍金-鍍金導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz,60s
扭矩0.1N.m;+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MW4045滑環(插片式)系列選型表
型號30A信號或8A長度L(mm)備注
MW4045-P0430-P02084284.5可替代A6H,M630
MW4045-P0630-P02086284.5可替代A8H,M830

注：N個30A 電流環并起來可作為1路N*30A電流環使用；比如: 2環30A 并起來做作為 1路60A 使用。

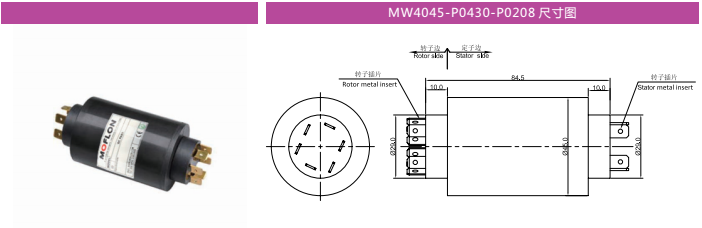

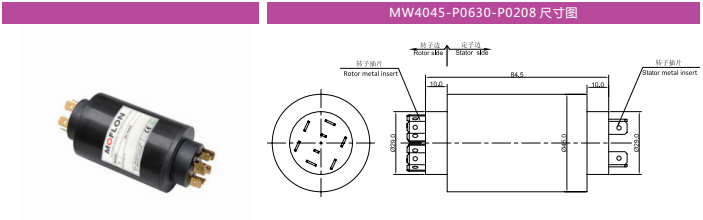

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑3黃
2紅4綠

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • MW40459 是 MW4045的高端版本.
  • 可選法蘭安裝
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 高溫環境下.
  • 軍用級別.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MW4045



例子:
  • 如果您需要訂購 MW4045 ,支持65路*信號,訂購型號為MW4045-S65.
  • 如果您需要訂購 MW4045 ,支持12路*信號 + 3路*10A,,訂購型號為 MW4045-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
