滑環

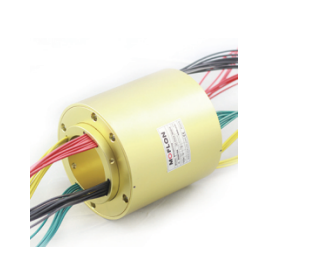

MW2050系列

MW2050系列是內孔50MM的中空大電流滑環，中空可用軸安裝或者過氣液導管。額定電流從20A 30A 50A到100A以上， 旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬加超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。








mw2050 下載產品手冊 下載3D模型

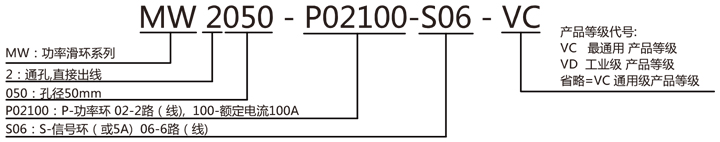

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC100RPM1000萬轉貴金屬
VD200RPM3000萬轉鍍金-鍍金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~690VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG8#=50A 或 AWG8 并線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MW2050系列滑環選型表
型號60A100A150A200A300A500A長度L(mm)型號60A100A150A200A300A500A長度L(mm)
MW2050-P016010000039.2MW2050-P0160-S0610000060.8
MW2050-P0110001000050MW2050-P01100-S0601000071.6
MW2050-P0115000100065MW2050-P01150-S0600100095
MW2050-P0120000010065MW2050-P01200-S0600010095
MW2050-P0130000001095MW2050-P01300-S06000010125
MW2050-P01500000001125MW2050-P01500-S06000001155
MW2050-P026020000050MW2050-P0260-S0620000071.6
MW2050-P0210002000071.6MW2050-P02100-S0602000093.2
MW2050-P0215000200095MW2050-P02150-S06002000125
MW2050-P0220000020095MW2050-P02200-S06000200125
MW2050-P02300000020155MW2050-P02300-S06000020185
MW2050-P02500000002215MW2050-P02500-S06000002245
MW2050-P036030000060.8MW2050-P0360-S0630000082.4
MW2050-P0310003000093.2MW2050-P03100-S06030000114.8
MW2050-P03150003000125MW2050-P03150-S06003000155
MW2050-P03200000300125MW2050-P03200-S06000300155
MW2050-P03300000030215MW2050-P03300-S06000030245
MW2050-P03500000003215MW2050-P03500-S06000003245
MW2050-P046040000071.6MW2050-P0460-S0640000093.2
MW2050-P04100040000114.8MW2050-P04100-S06040000136.4
MW2050-P04150004000155MW2050-P04150-S06004000185
MW2050-P04200000400155MW2050-P04200-S06000400185
MW2050-P04300000040275MW2050-P04300-S06000040305
MW2050-P066060000093.2MW2050-P0660-S06600000114.8
MW2050-P06100060000161MW2050-P06100-S06060000182.6
MW2050-P06150006000215MW2050-P06150-S06006000245
MW2050-P06200000600215MW2050-P06200-S06000600245

注：N個60A 電流環并起來可作為1路N*60A電流環使用；比如: 2環60A 并起來做作為 1路120A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

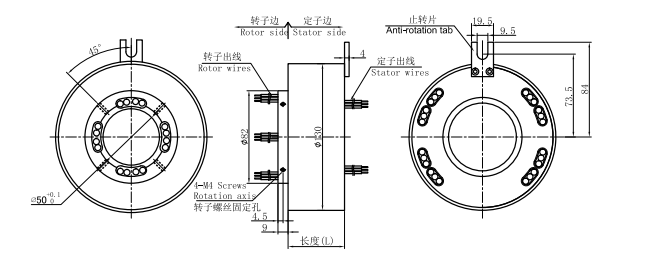

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑3黃
2紅4綠

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • MW20509 是 MW2050的高端版本.
  • 可選法蘭安裝
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 高溫環境下.
  • 軍用級別.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MW2050



例子:
  • 如果您需要訂購 MW2050 ,支持65路*信號,訂購型號為MW2050-S65.
  • 如果您需要訂購 MW2050 ,支持12路*信號 + 3路*10A,,訂購型號為 MW2050-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
