滑環

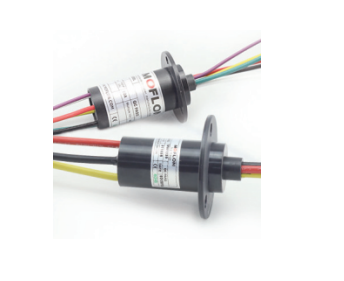

MW1000系列緊湊型大電流滑環

MW1000是標準的緊湊型功率大電流滑環，主要用在對安裝空間要求比較小的場合。
特點：性價比高。
定子線和轉子線對應使用彩色導線，使電路連接簡單化。
導電環采用90度角V行槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。



mw1000 下載產品手冊 下載3D模型

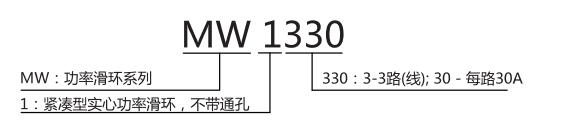

型號訂購說明:


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1000萬轉功率
額定轉速150RPM額定電壓0~600VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格10A=AWG#16;20A=AWG#14;30A=AWG#12;
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料PBT絕緣強度500VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MW1000系列滑環選型表
型號總環數每環額定電流（A)外徑長度L(mm)型號總環數每環額定電流（A)外徑長度L(mm)
MW1210210A2226MW1620620A3065.7
MW1310310A2233MW1230230A2247
MW1410410A2243.6MW1330330A2247
MW1610610A3065.7MW1430430A3065.7
MW1215215A2247MW1630630A3065.7
MW1315315A2247MW1240240A3065.7
MW1415415A3065.7MW1340340A3065.7
MW1615615A3065.7MW1810810A3078
MW1220220A2247MW11011010A3078
MW1320320A2247MW11211210A3078
MW1420420A3065.7

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

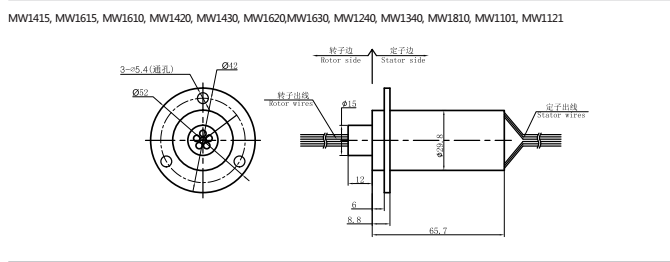

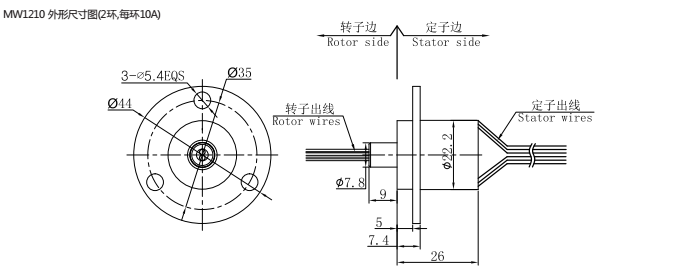

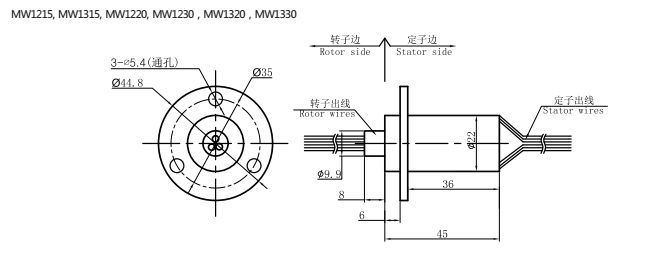

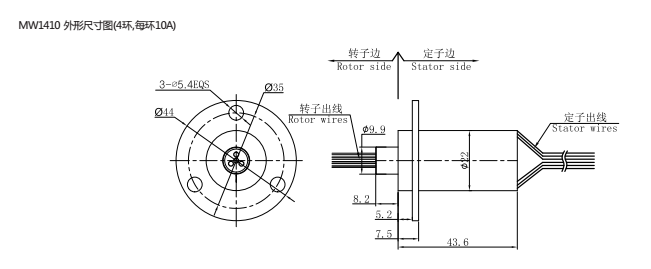

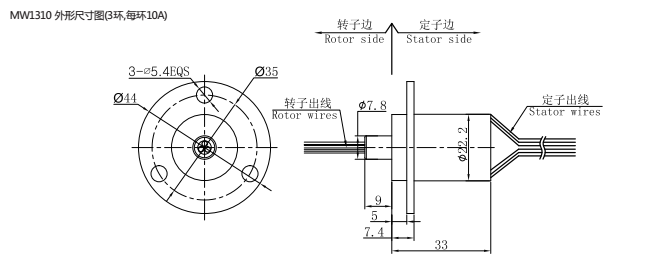

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑4綠
2紅5藍
3黃6白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • MW10009 是 MW1000的高端版本.
  • 可選法蘭安裝
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 高溫環境下.
  • 軍用級別.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MW1000



例子:
  • 如果您需要訂購 MW1000 ,支持65路*信號,訂購型號為MW1000-S65.
  • 如果您需要訂購 MW1000 ,支持12路*信號 + 3路*10A,,訂購型號為 MW1000-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
