滑環

MT200345系列 過孔式導電滑環

通孔直徑200mm,外徑: 345mm
MT200是標準系列過孔滑環，,過孔直徑200mm(適用任何<=200mm)，外徑為345mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.



mt200345 下載產品手冊 下載3D模型

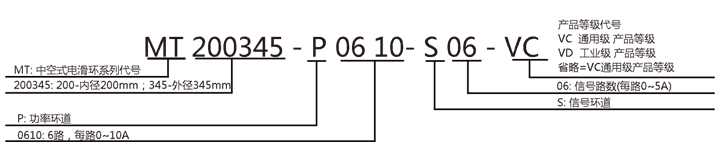

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC150RPM1000萬轉貴金屬
VD250RPM2000萬轉鍍金-鍍金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#TeflonAWG22#Teflon
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MT200345系列-過孔式滑環選型表
型號10A信號或5A長度L(mm)型號10A信號或5A長度L(mm)
MT200345-S020283MT200345-S36036293
MT200345-P02102083MT200345-P0610-S30630293
MT200345-S030389MT200345-P1210-S241224293
MT200345-P03103089MT200345-P3610360293
MT200345-S0606107MT200345-S42042329
MT200345-P0210-S0424107MT200345-P0610-S36636329
MT200345-P0410-S0242107MT200345-P1210-S301230329
MT200345-P061060107MT200345-S48048365
MT200345-S12012143MT200345-P0610-S42642365
MT200345-P0210-S10210143MT200345-P0910-S39939365
MT200345-P0310-S0939143MT200345-P1210-S361236365
MT200345-P0610-S0666143MT200345-P1810-S301830365
MT200345-P0810-S0484143MT200345-P2410-S242424365
MT200345-P1010-S02102143MT200345-S60060437
MT200345-P1210120143MT200345-P0610-S54654437
MT200345-S18018179MT200345-P0910-S51951437
MT200345-P0210-S16216179MT200345-P1210-S481248437
MT200345-P0410-S14414179MT200345-S72072515
MT200345-P0610-S12612179MT200345-P0610-S66666515
MT200345-P0810-S10810179MT200345-P1210-S601260515
MT200345-P1010-S08108179MT200345-P2410-S482448515
MT200345-P1210-S06126179MT200345-P3610-S363636515
MT200345-P1410-S04144179MT200345-S84084587
MT200345-P1610-S02162179MT200345-P1210-S721272587
MT200345-S24024215MT200345-P2410-S602460587
MT200345-P0410-S20420215MT200345-P3610-S483648587
MT200345-P0610-S18618215MT200345-S96096659
MT200345-P1210-S121212215MT200345-P1210-S841284659
MT200345-P1810-S06186215MT200345-P2410-S722472659
MT200345-P2410240215MT200345-P3610-S603660659
MT200345-S30030251MT200345-P4210-S544254659
MT200345-P0610-S24624251MT200345-S1080108737
MT200345-P1210-S181218251MT200345-P1210-S961296737
MT200345-P1810-S121812251MT200345-P2410-S842484737
MT200345-P2410-S06246251MT200345-P3610-S723672737
MT200345-P3010300251MT200345-P4810-S604860737

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

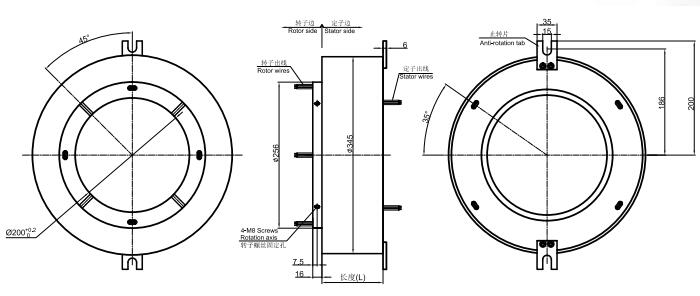

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • 可選法蘭安裝.
  • 可指定出現方式.
  • 最大可支持:1-120路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
  • 信號，同軸電纜，功率線混合
  • 熱電偶信號混合
  • 防震，高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別
  • IP65,IP68 可選.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MT200345



例子:
  • 如果您需要訂購 MT200345 ,支持65路*信號,訂購型號為MT200345-S65.
  • 如果您需要訂購 MT200345 ,支持12路*信號 + 3路*10A,,訂購型號為 MT200345-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
