滑環

MT180298系列 過孔式導電滑環

通孔直徑180mm,外徑: 298mm
MT180298是標準系列過孔滑環，,過孔直徑180mm(適用任何<=180mm)，外徑為298mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.



mt180298 下載產品手冊 下載3D模型

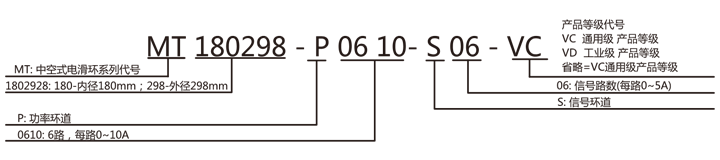

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC150RPM1000萬轉貴金屬
VD250RPM2000萬轉鍍金-鍍金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#TeflonAWG22#Teflon
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MT180298系列-過孔式滑環選型表
型號10A信號或5A長度L(mm)型號10A信號或5A長度L(mm)
MT180298-S020277MT180298-S36036287
MT180298-P02102077MT180298-P0610-S30630287
MT180298-S030383MT180298-P1210-S241224287
MT180298-P03103083MT180298-P3610360287
MT180298-S0606101MT180298-S42042323
MT180298-P0210-S0424101MT180298-P0610-S36636323
MT180298-P0410-S0242101MT180298-P1210-S301230323
MT180298-P061060101MT180298-S48048359
MT180298-S12012137MT180298-P0610-S42642359
MT180298-P0210-S10210137MT180298-P0910-S39939359
MT180298-P0310-S0939137MT180298-P1210-S361236359
MT180298-P0610-S0666137MT180298-P1810-S301830359
MT180298-P0810-S0484137MT180298-P2410-S242424359
MT180298-P1010-S02102137MT180298-S60060431
MT180298-P1210120137MT180298-P0610-S54654431
MT180298-S18018173MT180298-P0910-S51951431
MT180298-P0210-S16216173MT180298-P1210-S481248431
MT180298-P0410-S14414173MT180298-S72072509
MT180298-P0610-S12612173MT180298-P0610-S66666509
MT180298-P0810-S10810173MT180298-P1210-S601260509
MT180298-P1010-S08108173MT180298-P2410-S482448509
MT180298-P1210-S06126173MT180298-P3610-S363636509
MT180298-P1410-S04144173MT180298-S84084581
MT180298-P1610-S02162173MT180298-P1210-S721272581
MT180298-S24024209MT180298-P2410-S602460581
MT180298-P0410-S20420209MT180298-P3610-S483648581
MT180298-P0610-S18618209MT180298-S96096653
MT180298-P1210-S121212209MT180298-P1210-S841284653
MT180298-P1810-S06186209MT180298-P2410-S722472653
MT180298-P2410240209MT180298-P3610-S603660653
MT180298-S30030245MT180298-P4210-S544254653
MT180298-P0610-S24624245MT180298-S1080108731
MT180298-P1210-S181218245MT180298-P1210-S961296731
MT180298-P1810-S121812245MT180298-P2410-S842484731
MT180298-P2410-S06246245MT180298-P3610-S723672731
MT180298-P3010300245MT180298-P4810-S604860731

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

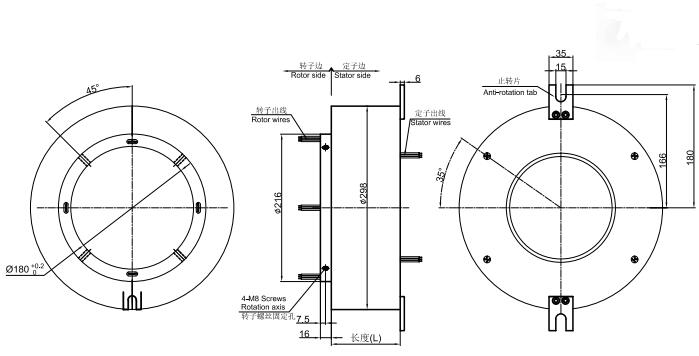

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • 可選法蘭安裝.
  • 可指定出現方式.
  • 最大可支持:1-120路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
  • 信號，同軸電纜，功率線混合
  • 熱電偶信號混合
  • 防震，高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別
  • IP65,IP68 可選.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MT180298



例子:
  • 如果您需要訂購 MT180298 ,支持65路*信號,訂購型號為MT180298-S65.
  • 如果您需要訂購 MT180298 ,支持12路*信號 + 3路*10A,,訂購型號為 MT180298-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
