MT150248系列過孔式導電滑環

通孔直徑 150mm,外徑: 248mm
MT150248是標準系列過孔滑環，,過孔直徑150mm(適用任何<=150mm)，外徑為248mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

下載產品手冊

下載3D模型

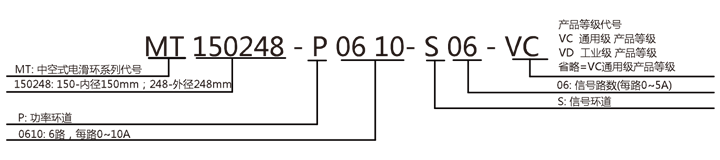

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC	150RPM	1000萬轉	貴金屬
VD	250RPM	2000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#Teflon	AWG22#Teflon
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MT150248系列-過孔式滑環選型表
型號	10A	信號或5A	長度L(mm)	型號	10A	信號或5A	長度L(mm)
MT150248-S02	0	2	74	MT150248-S36	0	36	284
MT150248-P0210	2	0	74	MT150248-P0610-S30	6	30	284
MT150248-S03	0	3	80	MT150248-P1210-S24	12	24	284
MT150248-P0310	3	0	80	MT150248-P3610	36	0	284
MT150248-S06	0	6	98	MT150248-S42	0	42	320
MT150248-P0210-S04	2	4	98	MT150248-P0610-S36	6	36	320
MT150248-P0410-S02	4	2	98	MT150248-P1210-S30	12	30	320
MT150248-P0610	6	0	98	MT150248-S48	0	48	356
MT150248-S12	0	12	134	MT150248-P0610-S42	6	42	356
MT150248-P0210-S10	2	10	134	MT150248-P0910-S39	9	39	356
MT150248-P0310-S09	3	9	134	MT150248-P1210-S36	12	36	356
MT150248-P0610-S06	6	6	134	MT150248-P1810-S30	18	30	356
MT150248-P0810-S04	8	4	134	MT150248-P2410-S24	24	24	356
MT150248-P1010-S02	10	2	134	MT150248-S60	0	60	428
MT150248-P1210	12	0	134	MT150248-P0610-S54	6	54	428
MT150248-S18	0	18	170	MT150248-P0910-S51	9	51	428
MT150248-P0210-S16	2	16	170	MT150248-P1210-S48	12	48	428
MT150248-P0410-S14	4	14	170	MT150248-S72	0	72	506
MT150248-P0610-S12	6	12	170	MT150248-P0610-S66	6	66	506
MT150248-P0810-S10	8	10	170	MT150248-P1210-S60	12	60	506
MT150248-P1010-S08	10	8	170	MT150248-P2410-S48	24	48	506
MT150248-P1210-S06	12	6	170	MT150248-P3610-S36	36	36	506
MT150248-P1410-S04	14	4	170	MT150248-S84	0	84	578
MT150248-P1610-S02	16	2	170	MT150248-P1210-S72	12	72	578
MT150248-S24	0	24	206	MT150248-P2410-S60	24	60	578
MT150248-P0410-S20	4	20	206	MT150248-P3610-S48	36	48	578
MT150248-P0610-S18	6	18	206	MT150248-S96	0	96	650
MT150248-P1210-S12	12	12	206	MT150248-P1210-S84	12	84	650
MT150248-P1810-S06	18	6	206	MT150248-P2410-S72	24	72	650
MT150248-P2410	24	0	206	MT150248-P3610-S60	36	60	650
MT150248-S30	0	30	242	MT150248-P4210-S54	42	54	650
MT150248-P0610-S24	6	24	242	MT150248-S108	0	108	728
MT150248-P1210-S18	12	18	242	MT150248-P1210-S96	12	96	728
MT150248-P1810-S12	18	12	242	MT150248-P2410-S84	24	84	728
MT150248-P2410-S06	24	6	242	MT150248-P3610-S72	36	72	728
MT150248-P3010	30	0	242	MT150248-P4810-S60	48	60	728

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

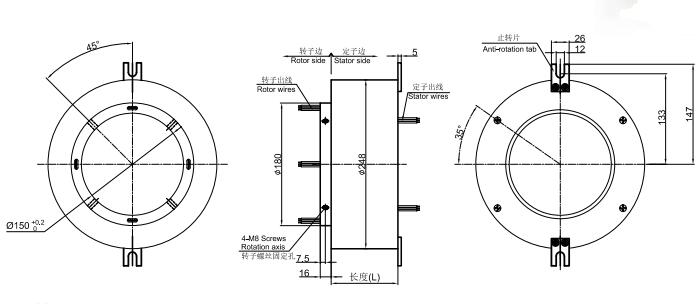

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。)

可選法蘭安裝.
可指定出現方式.
最大可支持:1-120路
可選插接頭和熱縮管.
導線長度。
屏蔽電纜
傳輸頻率可達 500 MHz
可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
信號，同軸電纜，功率線混合
熱電偶信號混合
防震，高溫等特殊環境定制
氣壓/液壓混合
高溫定制可達 250 度
高壓、大電流定制(1000A,1萬伏)
軍工級別
IP65,IP68 可選.

點擊查看滑環安裝說明PDF

基于本型號進行定制

默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

MT150248

例子:

如果您需要訂購 MT150248 ,支持65路*信號,訂購型號為MT150248-S65.
如果您需要訂購 MT150248 ,支持12路*信號 + 3路*10A,,訂購型號為 MT150248-P0310-S12
