選型表
| MT1286系列-過孔式滑環選型表 |
| 型號 | 10A | 信號或5A | 長度L(mm) | 型號 | 10A | 信號或5A | 長度L(mm) |
| MT1286-S02 | 0 | 2 | 31.6 | MT1286-P1810-S12 | 18 | 12 | 126.8 |
| MT1286-P0210 | 2 | 0 | 31.6 | MT1286-P2410-S06 | 24 | 6 | 126.8 |
| MT1286-S03 | 0 | 3 | 35 | MT1286-P3010 | 30 | 0 | 126.8 |
| MT1286-P0310 | 3 | 0 | 35 | MT1286-S36 | 0 | 36 | 150.2 |
| MT1286-S06 | 0 | 6 | 45.2 | MT1286-P0610-S30 | 6 | 30 | 150.2 |
| MT1286-P0210-S04 | 2 | 4 | 45.2 | MT1286-P1210-S24 | 12 | 24 | 150.2 |
| MT1286-P0410-S02 | 4 | 2 | 45.2 | MT1286-P3610 | 36 | 0 | 150.2 |
| MT1286-P0610 | 6 | 0 | 45.2 | MT1286-S42 | 0 | 42 | 170.6 |
| MT1286-S12 | 0 | 12 | 65.6 | MT1286-P0610-S36 | 6 | 36 | 170.6 |
| MT1286-P0210-S10 | 2 | 10 | 65.6 | MT1286-P1210-S30 | 12 | 30 | 170.6 |
| MT1286-P0310-S09 | 3 | 9 | 65.6 | MT1286-P4210 | 42 | 0 | 170.6 |
| MT1286-P0610-S06 | 6 | 6 | 65.6 | MT1286-S48 | 0 | 48 | 193.2 |
| MT1286-P0810-S04 | 8 | 4 | 65.6 | MT1286-P0610-S42 | 6 | 42 | 193.2 |
| MT1286-P1010-S02 | 10 | 2 | 65.6 | MT1286-P1210-S36 | 12 | 36 | 193.2 |
| MT1286-P1210 | 12 | 0 | 65.6 | MT1286-P1810-S30 | 18 | 30 | 193.2 |
| MT1286-S18 | 0 | 18 | 86 | MT1286-P2410-S24 | 24 | 24 | 193.2 |
| MT1286-P0210-S16 | 2 | 16 | 86 | MT1286-P4810 | 48 | 0 | 193.2 |
| MT1286-P0410-S14 | 4 | 14 | 86 | MT1286-S60 | 0 | 60 | 234 |
| MT1286-P0610-S12 | 6 | 12 | 86 | MT1286-P0610-S54 | 6 | 54 | 234 |
| MT1286-P0810-S10 | 8 | 10 | 86 | MT1286-P0910-S51 | 9 | 51 | 234 |
| MT1286-P1010-S08 | 10 | 8 | 86 | MT1286-P1210-S48 | 12 | 48 | 234 |
| MT1286-P1210-S06 | 12 | 6 | 86 | MT1286-P2410-S36 | 24 | 36 | 234 |
| MT1286-P1410-S04 | 14 | 4 | 86 | MT1286-S72 | 0 | 72 | 277.8 |
| MT1286-P1610-S02 | 16 | 2 | 86 | MT1286-P1210-S60 | 12 | 60 | 277.8 |
| MT1286-S24 | 0 | 24 | 106.4 | MT1286-P2410-S48 | 24 | 48 | 277.8 |
| MT1286-P0410-S20 | 4 | 20 | 106.4 | MT1286-P3610-S36 | 36 | 36 | 277.8 |
| MT1286-P0610-S18 | 6 | 18 | 106.4 | MT1286-S84 | 0 | 84 | 318.6 |
| MT1286-P1210-S12 | 12 | 12 | 106.4 | MT1286-P1210-S72 | 12 | 72 | 318.6 |
| MT1286-P1810-S06 | 18 | 6 | 106.4 | MT1286-P2410-S60 | 24 | 60 | 318.6 |
| MT1286-P2410 | 24 | 0 | 106.4 | MT1286-P3610-S48 | 36 | 48 | 318.6 |
| MT1286-S30 | 0 | 30 | 126.8 | MT1286-S96 | 0 | 96 | 359.4 |
| MT1286-P0610-S24 | 6 | 24 | 126.8 | MT1286-P1210-S84 | 12 | 84 | 359.4 |
| MT1286-P1210-S18 | 12 | 18 | 126.8 | MT1286-P2410-S72 | 24 | 72 | 359.4 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

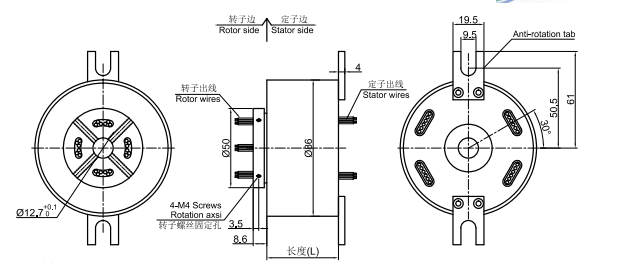

標準圖紙
| 各環路導線色碼表 |
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
- 可選法蘭安裝.
- 可指定出現方式.
- 最大可支持:1-120路
- 可選插接頭和熱縮管.
- 導線長度。
- 屏蔽電纜
- 傳輸頻率可達 500 MHz
- 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
- 信號，同軸電纜，功率線混合
- 熱電偶信號混合
- 防震，高溫等特殊環境定制
- 氣壓/液壓 混合
- 高溫定制可達 250 度
- 高壓、大電流定制(1000A,1萬伏)
- 軍工級別
- IP65,IP68 可選.
|
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

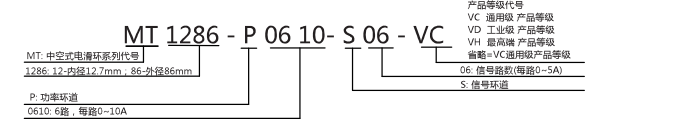

定制型號說明:
MT1286
例子:
- 如果您需要訂購 MT1286 ,支持65路*信號,訂購型號為MT1286-S65.
- 如果您需要訂購 MT1286 ,支持12路*信號 + 3路*10A,,訂購型號為 MT1286-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
