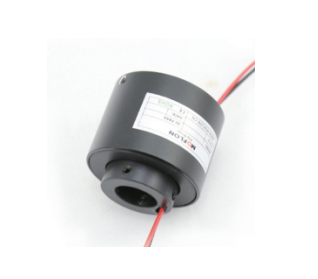

MT0729系列微型過孔滑環

通孔直徑 7mm,外徑: 29mm
MT0729是標準系列過孔滑環(微型過孔滑環)，專門為外徑有要求的應用而設計,過孔直徑7mm(適用任何<=7mm)，外徑為29mm 微型過孔結構的整體式精密導電滑環。
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

下載產品手冊

下載3D模型

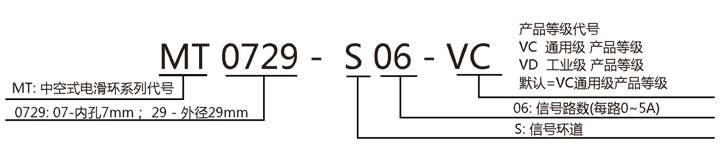

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC	250RPM	2000萬轉	貴金屬
VD	600RPM	6000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥600MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG22#Teflon	AWG22#Teflon
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
扭矩	0.05N.m；+0.02N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MT0729系列-過孔式滑環選型表
型號	10A	信號或5A	長度L(mm)
MT0729-S02	0	2	30
MT0729-P0210	2	0	30
MT0729-S03	0	3	30
MT0729-P0310	3	0	30
MT0729-S04	0	4	30
MT0729-P0410	4	0	30
MT0729-S06	0	6	30
MT0729-P0210-S04	2	4	30
MT0729-P0410-S02	4	3	30
MT0729-P0610	6	0	46.8
MT0729-S12	0	12	46.8
MT0729-P0210-S10	2	10	46.8
MT0729-P0310-S09	3	9	46.8
MT0729-P0410-S08	4	8	46.8
MT0729-P0610-S06	6	6	46.8
MT0729-P0810-S04	7	4	46.8
MT0729-P1010-S02	10	2	46.8
MT0729-P1210	12	0	46.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

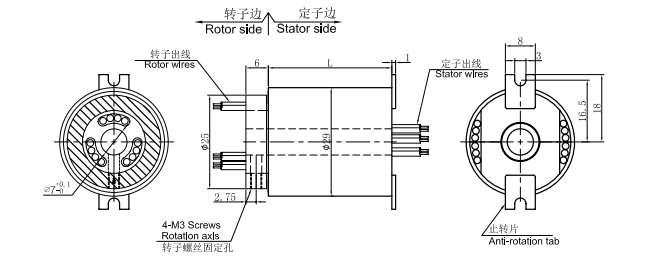

標準圖紙
