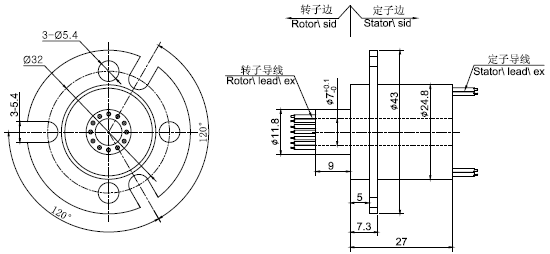

通孔直徑 7mm,外徑: 24.8mm
MT0724是標準系列過孔滑環(微型過孔式導電滑環),專門為外徑有要求的應用而設計,過孔直徑7mm(適用任何<=7mm),外徑為24.8mm 微型過孔結構的整體式精密導電滑環。
相比較同類產品有著旋轉精度高,性能更穩定,壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小,運轉穩定,壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.
產品等級選型表 | |||
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
VC | 250RPM | 2000萬轉 | 貴金屬 |
VD | 600RPM | 6000萬轉 | 鍍金-鍍金 |
技術規格參數 | ||||
機械技術指標 | 電氣技術指標 | |||
參數 | 數值 | 參數 | 數值 | |
工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
額定轉速 | 參考產品選型等級 | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm(可據要求調整) | |
殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz,60s | |
扭矩 | 0.05N.m;+0.02N.m/6路 | 動態電阻變化值 | <0.01Ω | |
防護等級 | IP51 |
MT0724系列-過孔式滑環選型表 | ||
型號 | 信號或2A | 長度L(mm) |
MT0724-S02 | 2 | 27 |
MT0724-S04 | 4 | 27 |
MT0724-S06 | 6 | 27 |
MT0724-S08 | 8 | 27 |
MT0724-S10 | 10 | 27 |
MT0724-S12 | 12 | 27 |
注:N個2A 電流環并起來可作為1路N*2A電流環使用;比如: 2環2A 并起來做作為 1路4A 使用。
各環路導線色碼表 | |||
環道 | 顏色 | 環道 | 顏色 |
1 | 紅 | 7 | 藍 |
2 | 綠 | 8 | 深藍 |
3 | 黃 | 9 | 棕 |
4 | 紫 | 10 | 橙 |
5 | 灰 | 11 | 白 |
6 | 黑 | 12 | 土黃 |
(6個顏色為一組,分別序號1...6, 下一組從7...12, 重復前6個顏色, 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

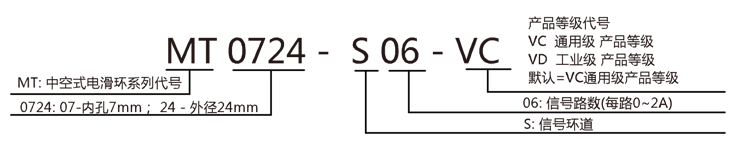

定制型號說明:
MT0724
