選型表
| MSE1086 系列-伺服電機編碼器滑環選型表 |
| 型號 | 動力電纜(4芯,每芯10A) | 編碼器控制電纜(6芯帶屏蔽) | 信號或5A | 20A | 長度L(mm) |
| MSE1086-01 | 1 | 1 | 0 | 0 | 65.6 |
| MSE1086-01-S06 | 1 | 1 | 6 | 0 | 86 |
| MSE1086-01-S12 | 1 | 1 | 12 | 0 | 106.4 |
| MSE1086-01-S18 | 1 | 1 | 18 | 0 | 126.8 |
| MSE1086-01-S24 | 1 | 1 | 24 | 0 | 147.2 |
| MSE1086-01-P0620-S12 | 1 | 1 | 12 | 6 | 147.2 |
| MSE1086-01-S36 | 1 | 1 | 36 | 0 | 191 |
| MSE1086-02 | 2 | 2 | 0 | 0 | 106.4 |
| MSE1086-02-S06 | 2 | 2 | 6 | 0 | 126.8 |
| MSE1086-02-S12 | 2 | 2 | 12 | 0 | 147.2 |
| MSE1086-02-S18 | 2 | 2 | 18 | 0 | 167.6 |
| MSE1086-02-S24 | 2 | 2 | 24 | 0 | 191 |
| MSE1086-02-P0620-S12 | 2 | 2 | 12 | 6 | 191 |
| MSE1086-02-S36 | 2 | 2 | 36 | 0 | 231.8 |
| MSE1086-03 | 3 | 3 | 0 | 0 | 147.2 |
| MSE1086-03-S06 | 3 | 3 | 6 | 0 | 167.6 |
| MSE1086-03-S12 | 3 | 3 | 12 | 0 | 191 |
| MSE1086-03-S18 | 3 | 3 | 18 | 0 | 211.4 |
| MSE1086-03-S24 | 3 | 3 | 24 | 0 | 231.8 |
| MSE1086-03-P0620-S12 | 3 | 3 | 12 | 6 | 231.8 |
| MSE1086-03-S36 | 3 | 3 | 36 | 0 | 275.6 |
| MSE1086-04 | 4 | 4 | 0 | 0 | 191 |
| MSE1086-04-S06 | 4 | 4 | 6 | 0 | 221.4 |
| MSE1086-04-S12 | 4 | 4 | 12 | 0 | 231.8 |
| MSE1086-04-S18 | 4 | 4 | 18 | 0 | 262.2 |
| MSE1086-04-S24 | 4 | 4 | 24 | 0 | 275.6 |
| MSE1086-04-P0620-S12 | 4 | 4 | 12 | 6 | 275.6 |
| MSE1086-04-S36 | 4 | 4 | 36 | 0 | 316.4 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。

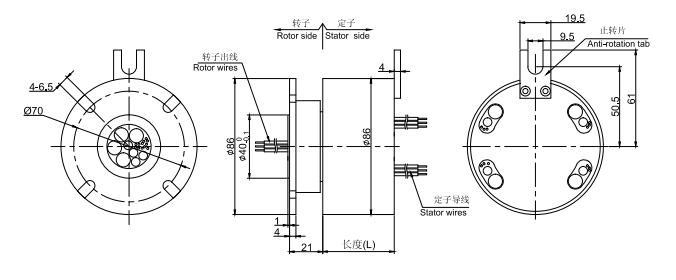

標準圖紙
標準圖紙
| 各環路導線色碼表 |
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成
本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型
⑪ 可定制高頻功率
⑫ 可根據要求定制通道數
⑬ 電流最大可到5000安培（A）。
⑭ 軍工級別。
⑮ 防水，水下模式可選，IP65,IP68 可選。
⑯ 不銹鋼殼體要求。
技術支持郵箱：[email protected]
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

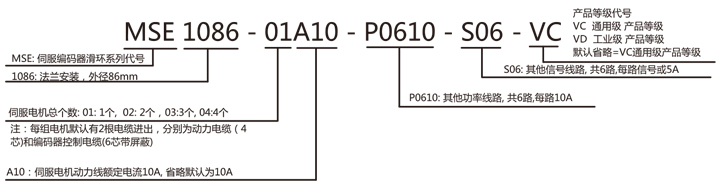

定制型號說明:
MSE1086
例子:
- 如果您需要訂購 MSE1086 ,支持65路*信號,訂購型號為MSE1086-S65.
- 如果您需要訂購 MSE1086 ,支持12路*信號 + 3路*10A,,訂購型號為 MSE1086-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
