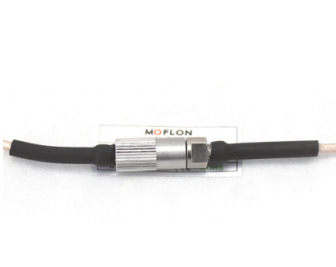

MSDI200高清導電滑環,支持1路HD-SDI高清信號(同軸電纜) ，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.5GHZ
產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.
典型應用：高清安防監控，攝影攝像，高清攝像。
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
| MSDI200系列高清HD-SDI滑環選型表 | |||||||||
| 型號 | HD-SDI高清 | 頻率 | 信號或2A | 長度L(mm) | |||||

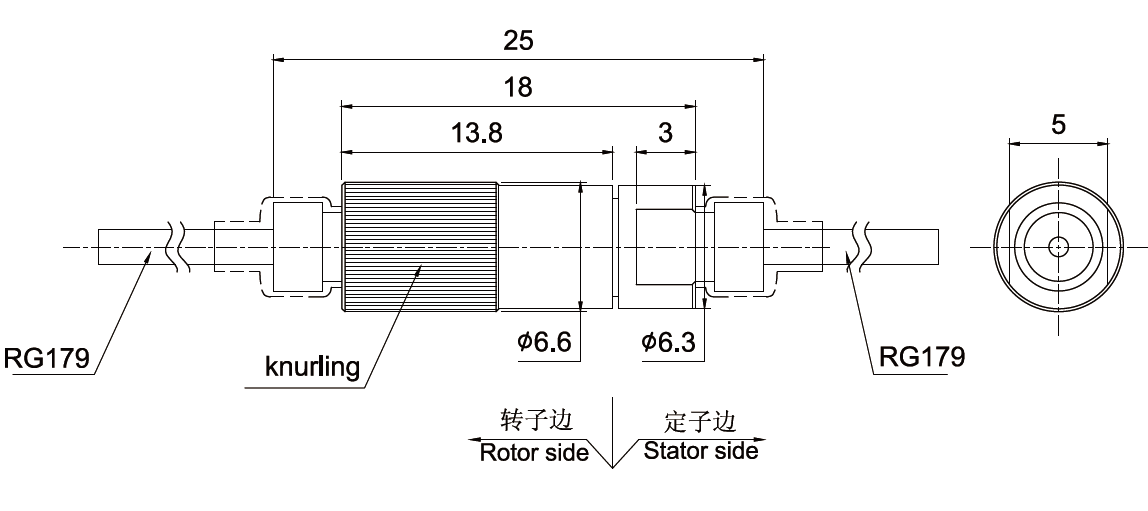

| MSDI200 | 1 通道 RG-179(75Ω) | DC-3GHz | 0 | Φ6.6mm*18mm | |||||
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a品上進行非標定制，請咨詢客服。
| 技術規格參數 | |||
| 高清旋轉接頭技術參數 | |||
| 參數 | 數值 | 參數 | 數值 |
| 頻率 | DC-3GHz | 插入損耗 | 0.65dB/1GHz Max |
| 插入損耗波動 | +/-0.05dB | 回波損耗(dB) | -18 dB/1GHz Max |
| 輸入輸出 | RG-179/U | 最高轉速 | 50RPM |
| 電壓駐波比 | VSWR≤1.3 | 電壓駐波比波動 | +/-0.05 |
| 工作壽命 | 2億轉 | 接頭類型 | BNC/F |
| 特性阻抗 | 75 ohms | 額定電流 | 直流1A(最大) |
| 電氣技術指標 | |||
| 參數 | 數值 | ||
| 功率 | 信號 | ||
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | |
| 導線規格 | AWG28#Teflon | AWG28#Teflon | |
| 導線長度 | 標準長度300mm(可據要求調整) | ||
| 絕緣強度 | 500VAC@50Hz,60s | ||
| 動態電阻變化值 | <0.01Ω | ||
| 機械技術指標 | |||
| 參數 | 數值 | ||
| 工作壽命 | 5000萬轉. | ||
| 額定轉速 | 250RPM | ||
| 工作溫度 | -30℃~80℃ | ||
| 工作濕度 | 0~85% RH | ||
| 接觸材料 | 金-金 | ||
| 殼體材料 | 鋁合金 | ||
| 扭矩 | 0.05N.m；+0.01N.m/6路 | ||
| 防護等級 | IP51 | ||
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成 本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型
⑪ 可定制高頻功率
⑫ 可根據要求定制通道數
⑬ 電流最大可到5000安培（A）。
⑭ 軍工級別。
⑮ 防水，水下模式可選，IP65,IP68 可選。
⑯ 不銹鋼殼體要求。
