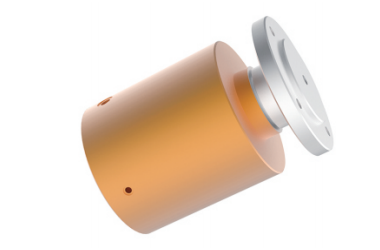

1進4出通道氣動或者液壓傳輸
傳輸介質:壓縮空氣,氫氣,氮?dú)?,化學混合氣體,蒸汽,冷卻水,熱水,熱油,石油,硫酸,飲料等
中間無通孔,體積更小
接口尺寸: M5,G1/8,G1/4,G3/8,G1/2
可根據客戶的要求定制安裝尺寸,法蘭以及其他特殊的結構
產品等級選型表 | |||
產品等級代號 | 最高轉速 | 工作壽命 | 密封件 |
VC | 100RPM | 600萬轉 | 國內知名品牌密封件 |
VD | 300RPM | 2000萬轉 | 進口密封件 |
技術規格參數 | |||
機械技術指標 | 旋轉接頭部分技術指標 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | 參考產品選型等級 | 通道數 | 1進4出 |
額定轉速 | 參考產品選型等級 | 最大壓力 | 10MPa(可定制高壓),真空0.01torr |
工作溫度 | -30℃~80℃ | 可過介質 | 空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等 |
工作濕度 | 0~85% RH | 扭矩 | 與接口尺寸相關,詳見選型表 |
密封件 | 參考產品選型等級 | ||
殼體材料 | 鋁合金 | ||
防護等級 | IP51 |
MQ104 系列氣液電滑環選型表 | |||||||
型號 | 氣(液)通 | 最大扭矩(N.M) | 接口尺寸 | 型號 | 氣(液)通 | 最大扭矩(N.M) | 接口尺寸 |

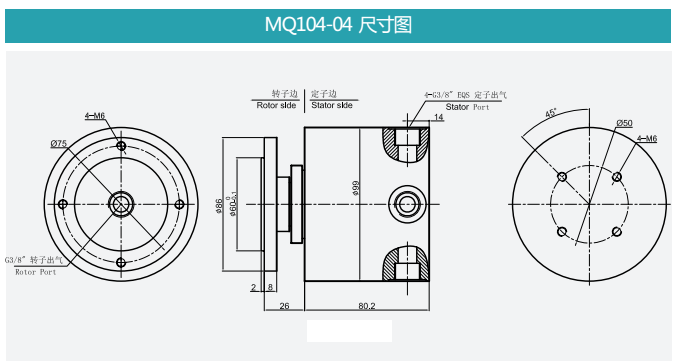

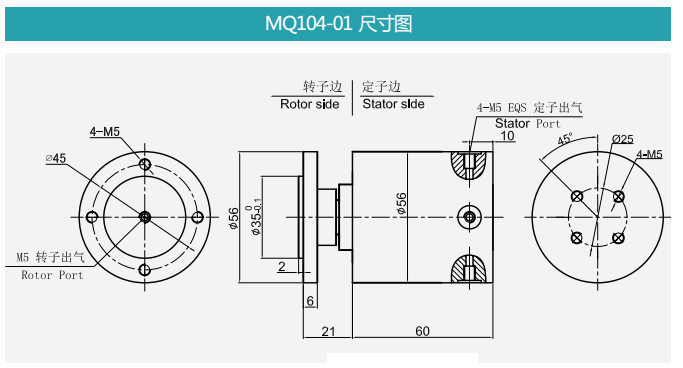

MQ104-01 | 1進4出 | 0.3 | M5 | MQ104-04 | 1進4出 | 1.8 | G3/8“ |

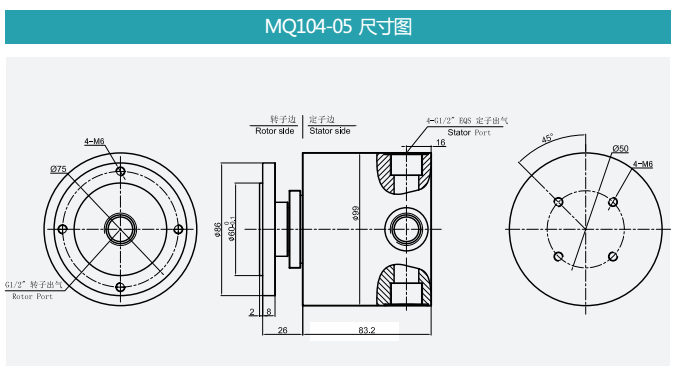

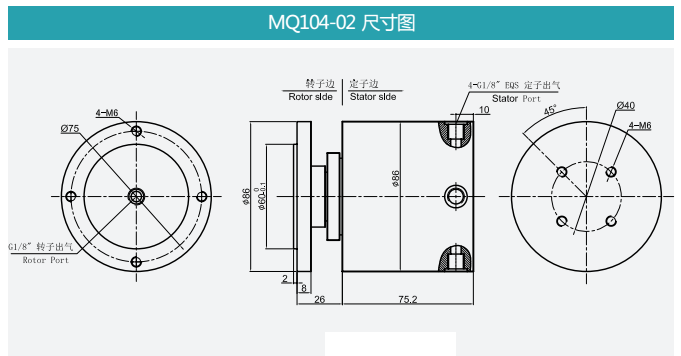

MQ104-02 | 1進4出 | 0.8 | G1/8“ | MQ104-05 | 1進4出 | 2.0 | G1/2“ |

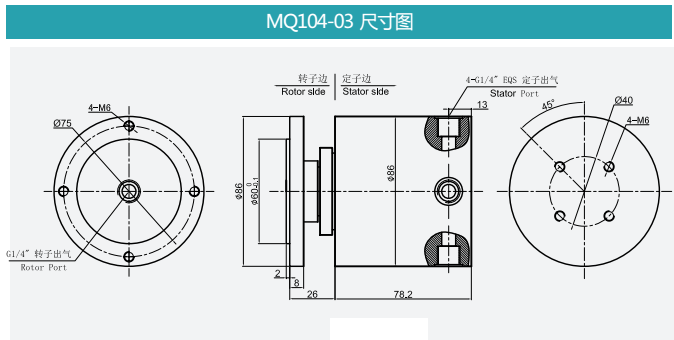

MQ104-03 | 1進4出 | 1.2 | G1/4“ |
|
基于本型號進行定制
如何進行特殊要求訂購?

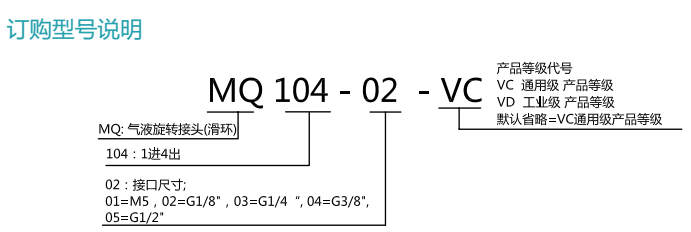

定制型號說明:
MQ104
