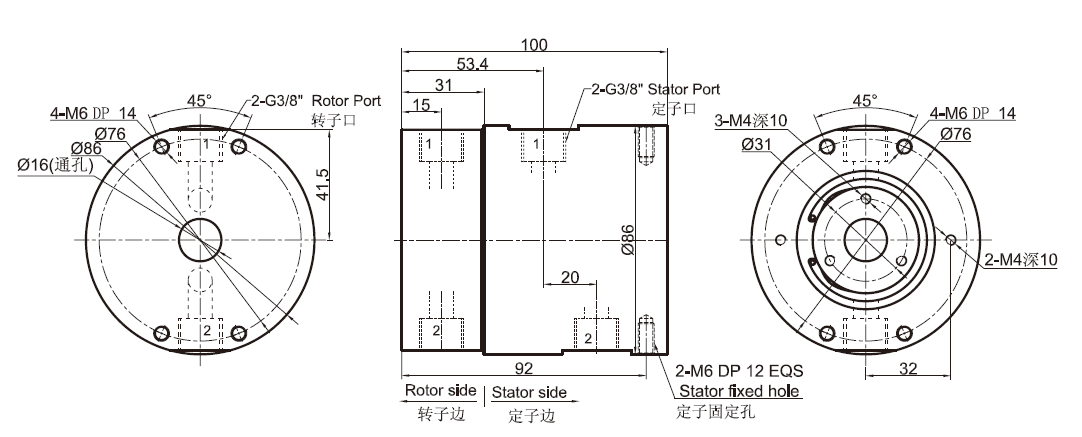

MK23（純氣動旋轉接頭）尺寸圖 2進2出G3/8"牙
選型表
| MK23（純氣動旋轉接頭）尺寸圖 2進2出G3/8"牙 |
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 |
| MK23 | 2 | G3/8" | 10~12mm |

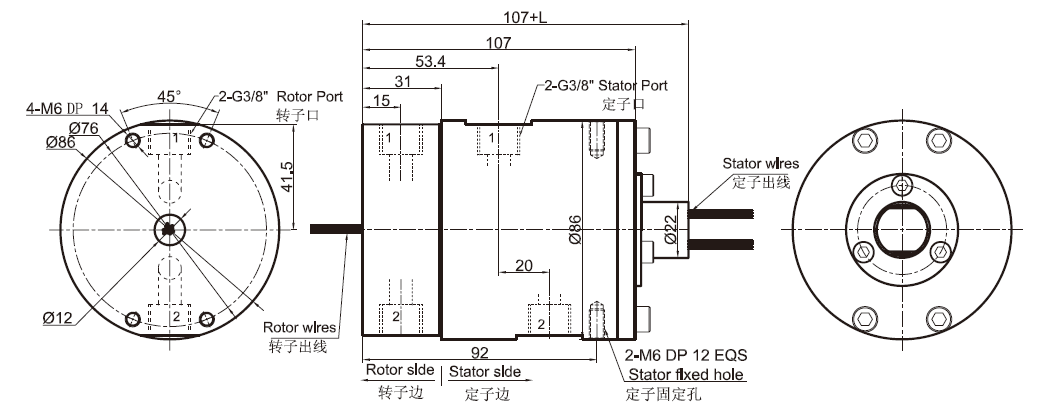

MK23S-S12（S18,S24,S36）尺寸圖 2進2出G3/8" + 12~36路信號（2A）
選型表
| MK23S-S12（S18,S24,S36）尺寸圖 2進2出G3/8" + 12~36路信號（2A） |
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 | 信號（2A） | L(mm) |
| MK23S-S12 | 2 | G3/8" | 10~12mm | 12 | 21 |
| MK23S-S18 | 2 | G3/8" | 10~12mm | 18 | 28 |
| MK23S-S24 | 2 | G3/8" | 10~12mm | 24 | 38.6 |
| MK23S-S36 | 2 | G3/8" | 10~12mm | 36 | 52.3 |

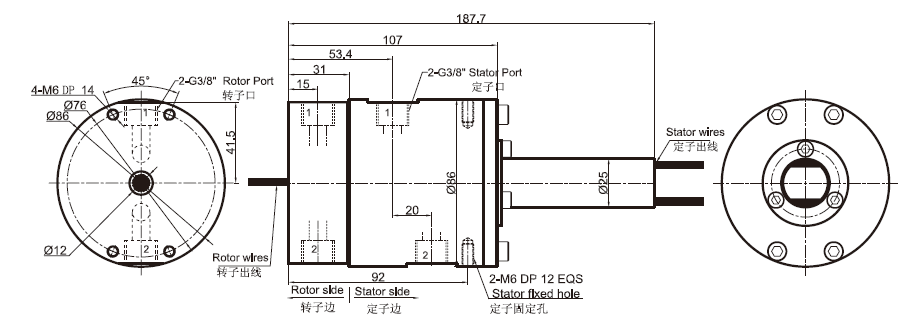

MK23S-S56尺寸圖 2進2出G3/8"牙
選型表
| MK23S-S56尺寸圖 2進2出G3/8"牙 |
| 型號 | 氣體通道 | 接口尺寸 | 可適應氣管 | 信號（2A） | L(mm) |
| MK23S-S56 | 2 | G3/8" | 10~12mm | 56 | 80.7 |
MK23-PXX-SXX尺寸圖 2進2出 G3/8"牙+信號（5A）/10A
選型表
| MK23-PXX-SXX尺寸圖 2進2出 G3/8"牙+信號（5A）/10A |
| 型號 | 氣體通道 | 接口尺寸 Size | 可適應氣管 | 10A | 信號(5A) | L(mm) |
| MK23-P0610 | 2 | G3/8" | 10~12mm | 6 | 0 | 45.2 |
| MK23-S06 | 2 | G3/8" | 10~12mm | 0 | 6 | 45.2 |
| MK23-P1210 | 2 | G3/8" | 10~12mm | 12 | 0 | 65.6 |
| MK23-P0610-S06 | 2 | G3/8" | 10~12mm | 6 | 6 | 65.6 |
| MK23-S12 | 2 | G3/8" | 10~12mm | 0 | 12 | 65.6 |
| MK23-P1810 | 2 | G3/8" | 10~12mm | 18 | 0 | 86 |
| MK23-P0610-S12 | 2 | G3/8" | 10~12mm | 6 | 12 | 86 |
| MK23-P1210-S06 | 2 | G3/8" | 10~12mm | 12 | 6 | 86 |
| MK23-S18 | 2 | G3/8" | 10~12mm | 0 | 18 | 86 |
| MK23-S24 | 2 | G3/8" | 10~12mm | 0 | 24 | 106.4 |
| MK23-P0610-S18 | 2 | G3/8" | 10~12mm | 6 | 18 | 106.4 |
| MK23-S30 | 2 | G3/8" | 10~12mm | 0 | 30 | 126.8 |
| MK23-S36 | 2 | G3/8" | 10~12mm | 0 | 36 | 150.2 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。
| 技術規格參數 |
| 旋轉接頭部分技術指標 | 機械技術指標 |
| 參數 | 數值 | 參數 | 數值 |
| 通道數 | 2進2出,G3/8" | 工作壽命 | 1000萬轉以上 |
| 最大壓力 | 1MPa（可定制高壓）,真空0.01torr | 額定轉速 | 500RPM |
| 扭矩 | 與接口尺寸相關,詳情見選型表 | 工作溫度 | -30℃~80℃ |
| 電氣技術指標 | 工作濕度 | 0~85% RH |
| 參數 | 數值 | 接觸材料 | 貴金屬 |
| 功率 | 信號 | 殼體材料 | 鋁合金 |
| 額定電壓 | 0~240VAC/VDC | 0~440VAC/VDC | 防護等級 | IP51 |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | | |
| 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 | | |
| 導線長度 | 標準長度 300mm(可根據要求調整) | | |
| 絕緣強度 | 500VAC@50Hz，60s | | |
| 動態電阻變化值 | <0.01Ω | | |
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成
本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型
⑪ 可定制高頻功率
⑫ 可根據要求定制通道數
⑬ 電流最大可到5000安培（A）。
⑭ 軍工級別。
⑮ 防水，水下模式可選，IP65,IP68 可選。
⑯ 不銹鋼殼體要求。
技術支持郵箱：[email protected]
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?
定制型號說明:
MK23
例子:
- 如果您需要訂購 MK23 ,支持65路*信號,訂購型號為MK23-S65.
- 如果您需要訂購 MK23 ,支持12路*信號 + 3路*10A,,訂購型號為 MK23-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
