壓力范圍廣,最大可達50MPa。
專業密封技術,適用于適用于真空和雙向壓力以及獨立的流道。
可同時傳輸不同類型的介質,如傳輸壓縮空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等介質。
接口尺寸: M5,G1/8,G1/4,G3/8,G1/2
MGP是最通用多功能旋轉接頭,規格型號多,適用于90%的應用場合。
產品等級選型表 | |||
產品等級代號 | 最高轉速 | 工作壽命 | 密封件 |
VC | 100RPM | 600萬轉 | 國內知名品牌密封件 |
VD | 300RPM | 2000萬轉 | 進口密封件 |
技術規格參數 | |||
機械技術指標 | 旋轉接頭部分技術指標 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | 參考產品選型等級 | 通道數 | 2,3,4,6,8通道 |
額定轉速 | 參考產品選型等級 | 最大壓力 | 50MPa (可定制高壓),真空 30HG |
工作溫度 | -30℃~80℃ | 可過介質 | 空氣,真空,液壓油,水,熱水,冷卻液,蒸汽等 |
工作濕度 | 0~85% RH | 扭矩 | 與接口尺寸相關,詳見選型表 |
密封件 | 參考產品選型等級 | ||
殼體材料 | 鋁合金/鋼 | ||
防護等級 | IP51 |
MGP8系列選型表 | ||||
型號 | 通道數 | 接口尺寸 | 內孔尺寸 | 壓力范圍 |
MGP81 | 8進8出 | G1/8" | N/A | 0-50MPa |
MGP82 | 8進8出 | G1/4" | N/A | 0-50MPa |
MGP83 | 8進8出 | G3/8" | N/A | 0-50MPa |
MGP84 | 8進8出 | G1/2" | N/A | 0-50MPa |

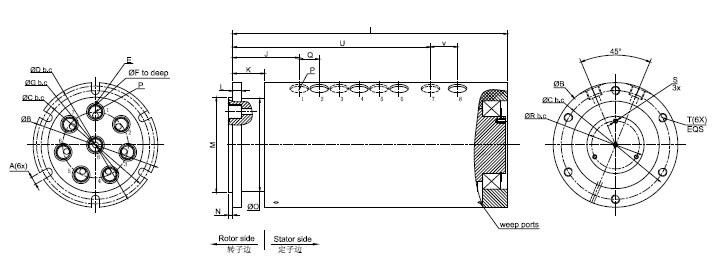

尺碼參照表 | ||||
Size | MGP81 | MGP82 | MGP83 | MGP84 |
A | 7.14mm | 9.0mm | 9.0mm | 9.0mm |
B | 87.3095mm | 107.95mm | 125.4mm | 142.88mm |
C | 76.20mm | 92.08mm | 109.52mm | 127.00mm |
D | 82.55mm | 100.008mm | 117.45mm | 133.25mm |
E | 2-015 O-Ring [14.00mm] | 2-017 O-Ring [17.17mm] | 2-019 O-Ring [20.35mm] | 2-023 O-Ring [26.70mm] |
F | 4.0mm | 6.4mm | 9.53mm | 12.7mm |
G | 46.02mm | 53.98mm | 63.50mm | 73.03mm |
H | N/A | N/A | N/A | N/A |
I | 190.2mm | 244.1mm | 227.7mm | 316.2mm |
J | 58.9mm | 70.4mm | 77.9mm | 83.5mm |
K | 30.1mm | 33.3mm | 41.3mm | 42.8mm |
L | 7.92mm | 7.92mm | 9.53mm | 11.10mm |
M | 66.7mm | 79.38mm | 92.08mm | 107.95mm |
N | 3.18mm | 3.18mm | 4.75mm | 4.75mm |
O | 64.72mm | 74.20mm | 91.44mm | 101.60mm |
P | G1/8" | G1/4" | G3/8" | G1/2" |
Q | 14mm | 17.5mm | 20.60mm | 24.56mm |
R | 34.9mm | 34.9mm | 34.9mm | N/A |
S | M5*0.8 | M5*0.8 | M5*0.8 | N/A |
T | M6*1.0 | M8*1.25 | M8*1.25 | M8*1.25 |
U | N/A | 118.0 | 207.1mm | 236.4mm |
V | N/A | 23.06 | 23.16 | 30.12 |
|
基于本型號進行定制
如何進行特殊要求訂購?

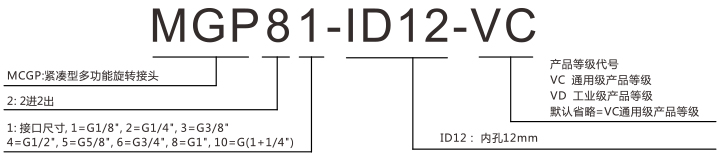

定制型號說明:
MGP8
