選型表
| MGP6系列選型表 |
| 型號 | 通道數 | 接口尺寸 | 內孔尺寸 | 壓力范圍 |
| MGP61-ID12 | 6進6出 | G1/8" | 12mm | 0-50MPa |
| MGP62-ID19 | 6進6出 | G1/4" | 19mm | 0-50MPa |
| MGP63-ID19 | 6進6出 | G3/8" | 19mm | 0-50MPa |
| MGP64 | 6進6出 | G1/2" | N/A | 0-50MPa |
| MGP65 | 6進6出 | G5/8" | N/A | 0-50MPa |

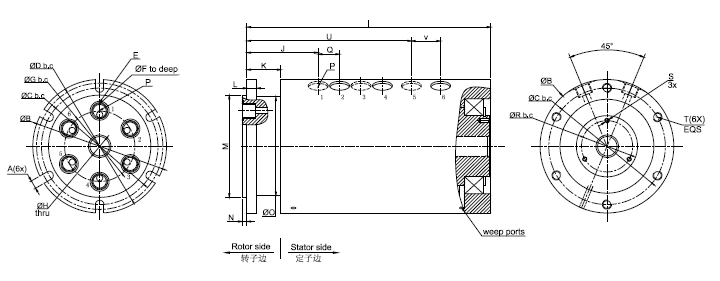

標準圖紙
標準圖紙
| 尺碼參照表 |
| Size | MGP61-ID12 | MGP62-ID19 | MGP63-ID19 | MGP64 | MGP65 |
| A | 7.14mm | 9.0mm | 9.0mm | 9.0mm | 11.0mm |
| B | 80.95mm | 101.60mm | 107.95mm | 125.4mm | 163.50mm |
| C | 66.68mm | 85.73mm | 92.08mm | 104.78mm | 142.88mm |
| D | 76.20mm | 92.08mm | 100.00mm | 117.48mm | 152.40mm |
| E | 2-015
O-Ring
[14.00mm] | 2-017
O-Ring
[17.17mm] | 2-019
O-Ring
[20.35mm] | 2-023
O-Ring
[26.70mm] | 2-026
O-Ring
[31.47mm] |
| F | 4.0mm | 6.4mm | 9.53mm | 12.7mm | 19.05mm |
| G | 39.67mm | 33.32mm | 53.98mm | 61.90mm | 79.38mm |
| H | 12.7mm | 19.05mm | 19.05mm | N/A | N/A |
| I | 164.7mm | 207.6mm | 227.7mm | 261.8mm | 336.1mm |
| J | 61.9mm | 70.4mm | 72.0mm | 81.5mm | 90.5mm |
| K | 30.1mm | 33.3mm | 33.3mm | 42.8mm | 44.5mm |
| L | 7.92mm | 7.92mm | 7.92mm | 11.10mm | 12.70mm |
| M | 60.33mm | 73.03mm | 82.55mm | 96.825mm | 120.65mm |
| N | 3.18mm | 3.18mm | 3.18mm | 4.75mm | 4.75mm |
| O | 55.6mm | 69.9mm | 72.2mm | 94.5mm | 114.3mm |
| P | G1/8" | G1/4" | G3/8" | G1/2" | G3/4" |
| Q | 14mm | 17.5mm | 20.60mm | 24.56mm | 37.72mm |
| R | 18.5mm | 34.9mm | 34.9mm | N/A | 34.90mm |
| S | M3*0.5 | M5*0.8 | M5*0.8 | N/A | M5*0.8 |
| T | M6*1.0 | M8*1.25 | M8*1.25 | M8*1.25 | M10*1.25 |
| U | N/A | 146.0mm | 159.9mm | 185.3 | N/A |
| V | N/A | 23.06 | 23.16 | 30.12 | N/A |
- 注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
- ① 接頭大小。
- ② 壓力大小。
- ③ 轉速高低。
- ④ 中空內孔大小。
- ⑤ 腐蝕性介質，全不銹鋼材質，防爆，高溫。
|
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

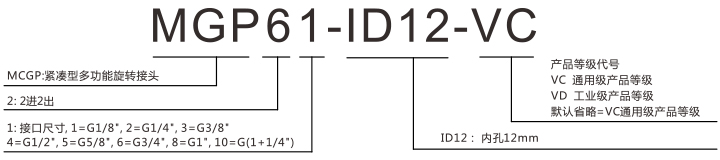

定制型號說明:
MGP6
例子:
- 如果您需要訂購 MGP6 ,支持65路*信號,訂購型號為MGP6-S65.
- 如果您需要訂購 MGP6 ,支持12路*信號 + 3路*10A,,訂購型號為 MGP6-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
