選型表
| MFO208 - 2路光+電滑環選型表 |
| 型號 | 光纖通道 | 10A | 信號或5A | 長度L(mm) | 型號 | 光纖通道 | 10A | 信號或5A | 長度L(mm) |
| MFO208-S02 | 2 | 0 | 2 | 31.6 | MFO208-P1210-S12 | 2 | 12 | 12 | 106.4 |
| MFO208-P0210 | 2 | 2 | 0 | 31.6 | MFO208-P1810-S06 | 2 | 18 | 6 | 106.4 |
| MFO208-S03 | 2 | 0 | 3 | 35 | MFO208-P2410 | 2 | 24 | 0 | 106.4 |
| MFO208-P0310 | 2 | 3 | 0 | 35 | MFO208-S30 | 2 | 0 | 30 | 126.8 |
| MFO208-S06 | 2 | 0 | 6 | 45.2 | MFO208-P0610-S24 | 2 | 6 | 24 | 126.8 |
| MFO208-P0210-S04 | 2 | 2 | 4 | 45.2 | MFO208-P1210-S18 | 2 | 12 | 18 | 126.8 |
| MFO208-P0410-S02 | 2 | 4 | 2 | 45.2 | MFO208-P1810-S12 | 2 | 18 | 12 | 126.8 |
| MFO208-P0610 | 2 | 6 | 0 | 45.2 | MFO208-P2410-S06 | 2 | 24 | 6 | 126.8 |
| MFO208-S12 | 2 | 0 | 12 | 65.6 | MFO208-P3010 | 2 | 30 | 0 | 126.8 |
| MFO208-P0210-S10 | 2 | 2 | 10 | 65.6 | MFO208-S36 | 2 | 0 | 36 | 147.2 |
| MFO208-P0310-S09 | 2 | 3 | 9 | 65.6 | MFO208-P0610-S30 | 2 | 6 | 30 | 147.2 |
| MFO208-P0610-S06 | 2 | 6 | 6 | 65.6 | MFO208-P1210-S24 | 2 | 12 | 24 | 147.2 |
| MFO208-P0810-S04 | 2 | 8 | 4 | 65.6 | MFO208-P3610 | 2 | 36 | 0 | 147.2 |
| MFO208-P1010-S02 | 2 | 10 | 2 | 65.6 | MFO208-S42 | 2 | 0 | 42 | 167.6 |
| MFO208-P1210 | 2 | 12 | 0 | 65.6 | MFO208-P0610-S36 | 2 | 6 | 36 | 167.6 |
| MFO208-S18 | 2 | 0 | 18 | 86 | MFO208-P1210-S30 | 2 | 12 | 30 | 167.6 |
| MFO208-P0210-S16 | 2 | 2 | 16 | 86 | MFO208-S48 | 2 | 0 | 48 | 188 |
| MFO208-P0410-S14 | 2 | 4 | 14 | 86 | MFO208-P0610-S42 | 2 | 6 | 42 | 188 |
| MFO208-P0610-S12 | 2 | 6 | 12 | 86 | MFO208-P0910-S39 | 2 | 9 | 39 | 188 |
| MFO208-P0810-S10 | 2 | 8 | 10 | 86 | MFO208-P1210-S36 | 2 | 12 | 36 | 188 |
| MFO208-P1010-S08 | 2 | 10 | 8 | 86 | MFO208-P1810-S30 | 2 | 18 | 30 | 188 |
| MFO208-P1210-S06 | 2 | 12 | 6 | 86 | MFO208-P2410-S24 | 2 | 24 | 24 | 188 |
| MFO208-P1410-S04 | 2 | 14 | 4 | 86 | MFO208-S60 | 2 | 0 | 60 | 238.8 |
| MFO208-P1610-S02 | 2 | 16 | 2 | 86 | MFO208-P0610-S54 | 2 | 6 | 54 | 238.8 |
| MFO208-S24 | 2 | 0 | 24 | 106.4 | MFO208-P0910-S51 | 2 | 9 | 51 | 238.8 |
| MFO208-P0410-S20 | 2 | 4 | 20 | 106.4 | MFO208-P1210-S48 | 2 | 12 | 48 | 238.8 |
| MFO208-P0610-S18 | 2 | 6 | 18 | 106.4 | MFO208-S72 | 2 | 0 | 72 | 289.6 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

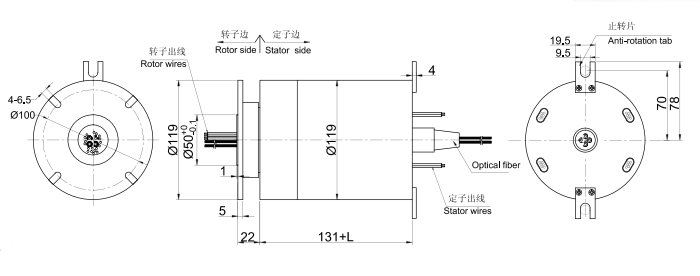

標準圖紙
| 技術規格參數 |
| 指標名稱 | 類型 |
| 單模（SM） | 多模（MM） |
| 帶寬 | ±50 |
| 最大插入損耗，23℃(dB) | 4 | 3.5 |
| 插入損耗波動(dB) | 2 | 1 |
| 回波損耗(dB) | ≥50(APC) | ≥40(PC) |
| 最大輸入功率(W) | 0.5 |
| 重量 | 200 |
| 最高轉速 | 250 |
| 工作壽命 | >2億轉 |
| 工作溫度(℃) | -45~85 |
| 貯存溫度(℃) | -50~85 |
| 技術規格參數 |
| 機械技術指標 | 電氣技術指標 |
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | 2000萬轉 | | 功率 | 信號 |
| 額定轉速 | 250 RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#Teflon | AWG22#Teflon |
| 接觸材料 | 金合金 | 導線長度 | 標準長度300mm(可據要求調整) |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω |
| 防護等級 | IP51 | | |
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成
本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型
⑪ 可定制高頻功率
⑫ 可根據要求定制通道數
⑬ 電流最大可到5000安培（A）。
⑭ 軍工級別。
⑮ 防水，水下模式可選，IP65,IP68 可選。
⑯ 不銹鋼殼體要求。
技術支持郵箱：[email protected]
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

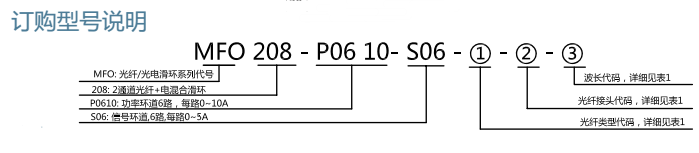

定制型號說明:
MFO208
例子:
- 如果您需要訂購 MFO208 ,支持65路*信號,訂購型號為MFO208-S65.
- 如果您需要訂購 MFO208 ,支持12路*信號 + 3路*10A,,訂購型號為 MFO208-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
