ME2252系列以太網滑環,內孔25.4mm,外徑為標準86mm的緊湊型整體式結構的2通道100M/1000M 以太網整體式精密導電滑環,能混合傳輸功率電流,信號等!具有傳輸穩定,不丟包,不串碼,回?fù)p小,插入損耗小等優點。美國軍工鍍層技術,貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。
產品等級選型表 | |||
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
VC | 150RPM | 2000萬轉 | 貴金屬 |
VD | 600RPM | 8000萬轉 | 鍍金-鍍金 |
技術規格參數 | ||||
以太網部分技術指標 | 機械技術指標 | |||
參數 | 數值 | 參數 | 數值 | |
1000M以太網 | 2路1000M以太網 | 工作壽命 | 參考產品選型等級 | |
接頭 | RJ45 | 額定轉速 | 參考產品選型等級 | |
誤碼率BER | 10E-11 | 工作溫度 | -30℃~80℃ | |
電氣技術指標 | 工作濕度 | 0~85% RH | ||
參數 | 數值 | 接觸材料 | 參考產品選型等級 | |
功率 | 信號 | 殼體材料 | 鋁合金 | |
額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | 扭矩 | 0.1N.m, +0.03N.m/6 rings |
絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | 防護等級 | IP51 |
導線規格 | AWG16#Teflon/PVC | AWG22#Teflon | ||
導線長度 | 標準長度300mm(可據要求調整) | |||
絕緣強度 | 500VAC@50Hz,60s | |||
動態電阻變化值 | <0.01Ω |
ME2252雙通道以太網滑環系列選型表 | |||||||||||
型號 | 1000M以太網 | 10A | 20A | 信號或5A | 長度L(mm) | 型號 | 1000M以太網 | 10A | 20A | 信號或5A | 長度L(mm) |
ME2252-S02 | 2 | 0 | 0 | 2 | 86 | ME2252-S20 | 2 | 0 | 0 | 20 | 147.2 |
ME2252-P0210 | 2 | 2 | 0 | 0 | 86 | ME2252-P0410-S16 | 2 | 4 | 0 | 16 | 147.2 |
ME2252-S08 | 2 | 0 | 0 | 8 | 106.4 | ME2252-P1010-S10 | 2 | 10 | 0 | 10 | 147.2 |
ME2252-P0810 | 2 | 8 | 0 | 0 | 106.4 | ME2252-P2010 | 2 | 20 | 0 | 0 | 147.2 |
ME2252-P0420 | 2 | 0 | 4 | 0 | 106.4 | ME2252-P0610-S26 | 2 | 6 | 0 | 26 | 188 |
ME2252-P0410-S04 | 2 | 4 | 0 | 4 | 106.4 | ME2252-S32 | 2 | 0 | 0 | 32 | 188 |
ME2252-S14 | 2 | 0 | 0 | 14 | 126.8 | ME2252-P0610-S32 | 2 | 6 | 0 | 32 | 208.4 |
ME2252-P0610-S08 | 2 | 6 | 0 | 8 | 126.8 | ME2252-S38 | 2 | 0 | 0 | 38 | 208.4 |
ME2252-P1410 | 2 | 14 | 0 | 0 | 126.8 |
Note:1) 10A,20A,5A可根據自己的需要任何組合,需要2路以上網線請聯系客服
2) 注:N個10A 電流環并起來可作為1路N*10A電流環使用;比如: 2環10A 并起來做作為 1路20A 使用。
各環路導線色碼表 | |||
環道 | 顏色 | 環道 | 顏色 |
1 | 黑 | 7 | 黑 |
2 | 紅 | 8 | 紅 |
3 | 黃 | 9 | 黃 |
4 | 綠 | 10 | 綠 |
5 | 藍 | 11 | 藍 |
6 | 白 | 12 | 白 |
(6個顏色為一組,分別序號1...6, 下一組從7...12, 重復前6個顏色, 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

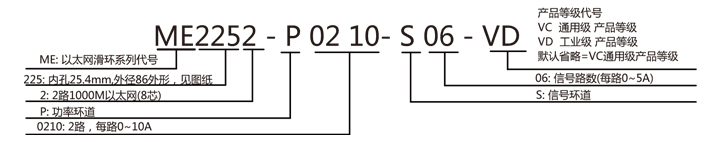

定制型號說明:
ME2252
