滑環

ME2202系列

ME2202系列以太網滑環，內孔20mm，外徑為標準69mm的緊湊型整體式結構的2通道100M/1000M 以太網整體式精密導電滑環，能混合傳輸功率電流，信號等！具有傳輸穩定，不丟包，不串碼，回?fù)p小，插入損耗小等優點。美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

me2202 下載產品手冊 下載3D模型

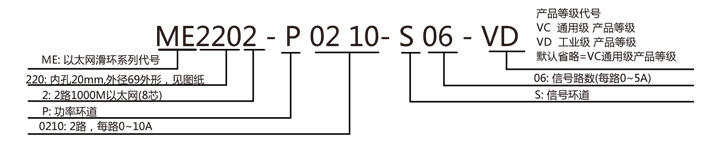

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC150RPM2000萬轉貴金屬
VD600RPM8000萬轉鍍金-鍍金
技術規格參數
以太網部分技術指標機械技術指標
參數數值參數數值
1000M以太網2路1000M以太網工作壽命參考產品選型等級
接頭RJ45額定轉速參考產品選型等級
誤碼率BER10E-11工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料參考產品選型等級
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC扭矩0.1N.m, +0.03N.m/6 rings
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC防護等級IP51
導線規格AWG16#Teflon/PVCAWG22#Teflon
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

選型表

ME2202雙通道以太網滑環系列選型表
型號1000M以太網10A20A信號或5A長度L(mm)型號1000M以太網10A20A信號或5A長度L(mm)
ME2202-S02200271.6ME2202-S1420014105.2
ME2202-P0210220071.6ME2202-P0610-S082608105.2
ME2202-S08204888.4ME2202-P141021400105.2
ME2202-P0810280088.4ME2202-S2020020122
ME2202-P0420204088.4ME2202-P0410-S1624016122
ME2202-P0410-S04240488.4ME2202-P1010-S10210010122

Note:1) 10A，20A，5A可根據自己的需要任何組合，需要2路以上網線請聯系客服
2) 注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

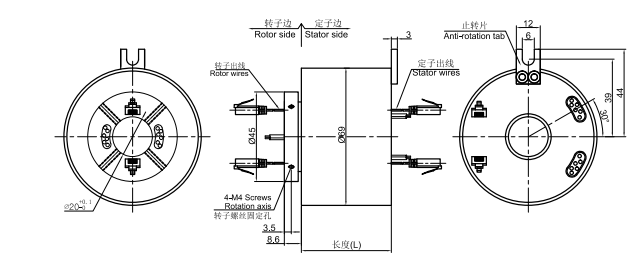

標準圖紙

標準圖紙

各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • 更多路數可選：1-96路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
  • 信號，同軸電纜，功率線混合
  • 熱電偶信號混合
  • 防震，高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


ME2202



例子:
  • 如果您需要訂購 ME2202 ,支持65路*信號,訂購型號為ME2202-S65.
  • 如果您需要訂購 ME2202 ,支持12路*信號 + 3路*10A,,訂購型號為 ME2202-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
