ME2121系列

ME2121系列以太網滑環，內孔12.7mm，外徑為標準56mm的緊湊型整體式結構的1通道100M/1000M 以太網整體式精密導電滑環，能混合傳輸功率電流，信號等！具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

下載產品手冊

下載3D模型

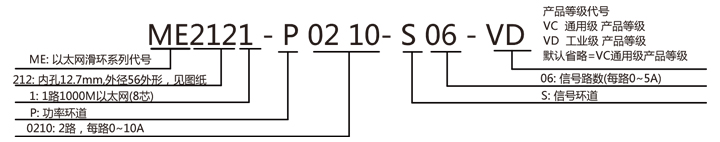

型號訂購說明:

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC	150RPM	2000萬轉	貴金屬
VD	600RPM	8000萬轉	鍍金-鍍金

技術規格參數
以太網部分技術指標			機械技術指標
參數	數值		參數	數值
1000M以太網	1路1000M以太網		工作壽命	參考產品選型等級
接頭	RJ45		額定轉速	參考產品選型等級
誤碼率BER	10E-11		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	參考產品選型等級
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	扭矩	0.1N.m, +0.03N.m/6 rings
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC	防護等級	IP51
導線規格	AWG16#Teflon/PVC/Silicon	AWG22#Teflon
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

選型表

ME2121單通道以太網滑環系列選型表
型號	1000M以太網	10A	20A	信號或5A	長度L(mm)	型號	1000M以太網	10A	20A	信號或5A	長度L(mm)
ME2121-S02	1	0	0	4	54	ME2121-S16	1	0	0	16	87.5
ME2121-P0410	1	4	0	0	54	ME2121-P1610	1	16	0	0	87.5
ME2121-P0420	1	0	4	0	62	ME2121-P0410-S12	1	4	0	12	87.5
ME2121-S10	1	0	0	10	70.5	ME2121-S22 *	1	4	0	22	102.4
ME2121-P0210-S08	1	2	0	8	70.5	ME2121-S28 *	1	0	0	38	122
ME2121-P0610-S04	1	6	0	4	70.5	ME2121-S34 *	1	0	0	34	138.8

Note:1) 帶*號的外形圖請聯系客服索取
2) 10A，20A，5A可根據自己的需要任何組合，需要2路以上網線請聯系客服
3) 注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

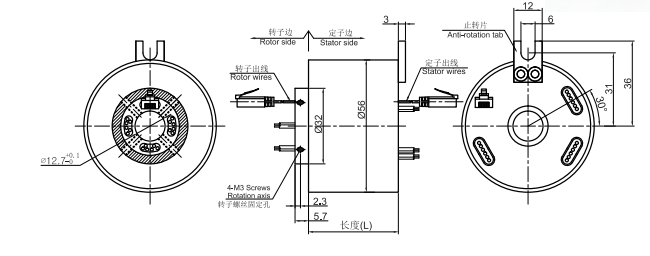

標準圖紙
