滑環

MC400系列

MC400是一款標準的緊湊型帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。MC4009 是MC400的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

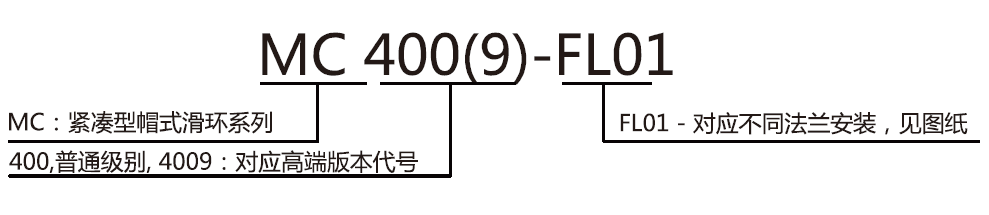

型號訂購說明:

mc400 下載產品手冊 下載3D模型
產品等級選型表
MC400和MC4009的區別:
型號最高轉速工作壽命扭矩殼體材料電氣噪音①@10Rpm
MC400250RPM>2000萬轉0.02 N·mABS塑料10mΩ
MC40091000RPM>1億轉0.005 N·m金屬4mΩ
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~400VAC/VDC0~400VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG28#TeflonAWG28#Teflon
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料參考產品選型等級絕緣強度500VAC@50Hz，60s
扭矩0.05N.m；+0.01N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MC400緊湊型帽式滑環選型表
型號信號或2A4A8A15A總路數
MC4002400024
MC400-P0304-S181830021
MC400-P0604-S121260018
MC400-P0804-S08880016
MC400-P0308-S08803213
MC400-P0408-S0440408
MC400-P050800505
MC400-P0215-S0660028
MC400-P031500033

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。

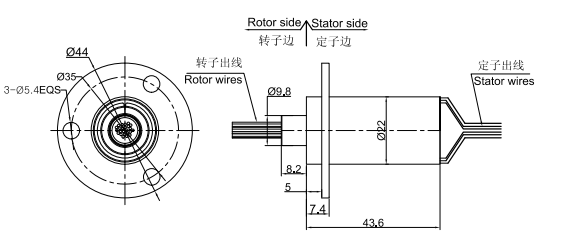

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1紅13白紅
2綠14白黑
3黃15白藍
4紫16白紫
5灰17白棕
6黑18白綠
7藍19白橙
8深藍20白黃
9棕21白灰
10橙22黑紅
11白23黑藍
12土黃24黃綠

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • MC4009 是 MC400的高端版本.
  • 可選法蘭安裝
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 高溫環境下.
  • 軍用級別.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MC400



例子:
  • 如果您需要訂購 MC400 ,支持65路*信號,訂購型號為MC400-S65.
  • 如果您需要訂購 MC400 ,支持12路*信號 + 3路*10A,,訂購型號為 MC400-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
