滑環

MB120系列

通孔直徑為12.7mm（1/2"，適用于<=12.7mm）的標準系列整體式精密工業總線導電滑環， 支持的總線類型有：Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等等*注意：如需<12.7mm的內孔，可通過加內襯軸套解決。

mb120 下載產品手冊 下載3D模型

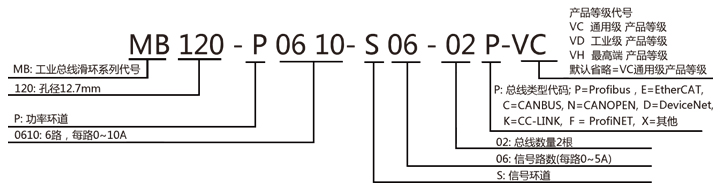

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC200RPM1500萬轉貴金屬
VD600RPM8000萬轉金合金
VH1000RPM1.5億轉鍍金-鍍金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~600VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格10A=AWG#16;20A=AWG#14;30A=AWG#12;
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料PBT絕緣強度500VAC@50Hz，60s
扭矩0.1N.m；+0.03N.m/6rings動態電阻變化值<0.01Ω
防護等級IP51

選型表

MB120系列滑環選型表
型號10A信號或5A工業總線長度L(mm)型號10A信號或5A工業總線長度L(mm)
MB120-01P00Profibus ×145.2MB120-01E00EtherCAT ×145.2
MB120-P0610-01P60Profibus ×165.6MB120-P0610-01E60EtherCAT ×165.6
MB120-P1210-01P120Profibus ×186MB120-P1210-01E120EtherCAT ×186
MB120-P0610-S06-01P66Profibus ×186MB120-P0610-S06-01E66EtherCAT ×186
MB120-S12-01P012Profibus ×186MB120-S12-01E012EtherCAT ×186
MB120-P1810-01P180Profibus ×1106.4MB120-P1810-01E180EtherCAT ×1106.4
MB120-P0610-S12-01P612Profibus ×1106.4MB120-P0610-S12-01E612EtherCAT ×1106.4
MB120-P1210-S06-01P126Profibus ×1106.4MB120-P1210-S06-01E126EtherCAT ×1106.4
MB120-S24-01P024Profibus ×1126.8MB120-S24-01E024EtherCAT ×1126.8
MB120-P1210-S12-01P1212Profibus ×1126.8MB120-P1210-S12-01E1212EtherCAT ×1126.8
MB120-S30-01P030Profibus ×1150.2MB120-S30-01E030EtherCAT ×1150.2
MB120-S36-01P036Profibus ×1170.6MB120-S36-01E036EtherCAT ×1170.6
MB120-01C00CANBUS ×145.2MB120-01D00DeviceNET ×145.2
MB120-P0610-01C60CANBUS ×165.6MB120-P0610-01D60DeviceNET ×165.6
MB120-P1210-01C120CANBUS ×186MB120-P1210-01D120DeviceNET ×186
MB120-P0610-S06-01C66CANBUS ×186MB120-P0610-S06-01D66DeviceNET ×186
MB120-S12-01C012CANBUS ×186MB120-S12-01D012DeviceNET ×186
MB120-P1810-01C180CANBUS ×1106.4MB120-P1810-01D180DeviceNET ×1106.4
MB120-P0610-S12-01C612CANBUS ×1106.4MB120-P0610-S12-01D612DeviceNET ×1106.4
MB120-P1210-S06-01C126CANBUS ×1106.4MB120-P1210-S06-01D126DeviceNET ×1106.4
MB120-S24-01C024CANBUS ×1126.8MB120-S24-01D024DeviceNET ×1126.8
MB120-P1210-S12-01C1212CANBUS ×1126.8MB120-P1210-S12-01D1212DeviceNET ×1126.8
MB120-S30-01C030CANBUS ×1150.2MB120-S30-01D030DeviceNET ×1150.2
MB120-S36-01C036CANBUS ×1170.6MB120-S36-01D036DeviceNET ×1170.6
MB120-01N00CANOPEN ×145.2MB120-01F00ProfiNET ×145.2
MB120-P0610-01N60CANOPEN ×165.6MB120-P0610-01F60ProfiNET ×165.6
MB120-P1210-01N120CANOPEN ×186MB120-P1210-01F120ProfiNET ×186
MB120-P0610-S06-01N66CANOPEN ×186MB120-P0610-S06-01F66ProfiNET ×186
MB120-S12-01N012CANOPEN ×186MB120-S12-01F012ProfiNET ×186
MB120-P1810-01N180CANOPEN ×1106.4MB120-P1810-01F180ProfiNET ×1106.4
MB120-P0610-S12-01N612CANOPEN ×1106.4MB120-P0610-S12-01F612ProfiNET ×1106.4
MB120-P1210-S06-01N126CANOPEN ×1106.4MB120-P1210-S06-01F126ProfiNET ×1106.4
MB120-S24-01N024CANOPEN ×1126.8MB120-S24-01F024ProfiNET ×1126.8
MB120-P1210-S12-01N1212CANOPEN ×1126.8MB120-P1210-S12-01F1212ProfiNET ×1126.8
MB120-S30-01N030CANOPEN ×1150.2MB120-S30-01F030ProfiNET ×1150.2
MB120-S36-01N036CANOPEN ×1170.6MB120-S36-01F036ProfiNET ×1170.6
MB120-01K00CC-LINK ×145.2MB120-P0610-S12-01K612CC-LINK ×1106.4
MB120-P0610-01K60CC-LINK ×165.6MB120-P1210-S06-01K126CC-LINK ×1106.4
MB120-P1210-01K120CC-LINK ×186MB120-S24-01K024CC-LINK ×1126.8
MB120-P0610-S06-01K66CC-LINK ×186MB120-P1210-S12-01K1212CC-LINK ×1126.8
MB120-S12-01K012CC-LINK ×186MB120-S30-01K030CC-LINK ×1150.2
MB120-P1810-01K180CC-LINK ×1106.4MB120-S36-01K036CC-LINK ×1170.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

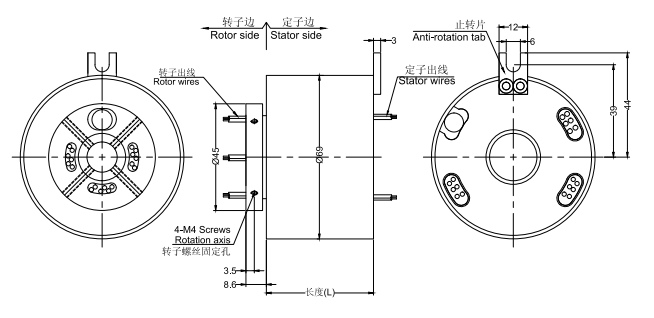

標準圖紙

標準圖紙

各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

  • 更多路數可選：1-96路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
  • 信號，同軸電纜，功率線混合
  • 熱電偶信號混合
  • 防震，高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MB120



例子:
  • 如果您需要訂購 MB120 ,支持65路*信號,訂購型號為MB120-S65.
  • 如果您需要訂購 MB120 ,支持12路*信號 + 3路*10A,,訂購型號為 MB120-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].

?

關注默孚龍公眾號，即可登錄官方商城，查看標準型號價格！


微信掃一掃


1) 查看不同類型產品的標準售價，方便選型和做預算。 2) 直接下單購買標準件，微信支付，方便快捷！


如何訂購?


銷售電話：0755-3358 3333 或電郵: [email protected]
