滑環

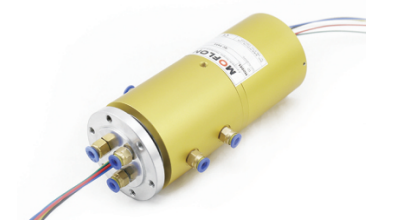

MAPH300系列

MAPH300 氣/液+電 旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑， 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。
能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、

maph300 下載產品手冊 下載3D模型

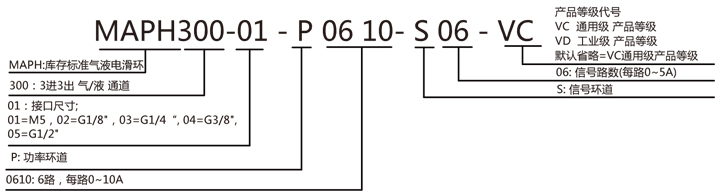

型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC100RPM1000萬轉國內知名品牌密封件
VD300RPM3000萬轉進口密封件
技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數3進3出工作壽命參考產品選型等級
最大壓力10MPa(可定制高壓),真空0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關,詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#TeflonAWG22#Teflon
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

選型表

MAPH300-XX 氣液電一體滑環選型表
1）XX=01,接口尺寸=M5， 氣管規格3~6mm 2）XX=02,接口尺寸=G1/8，氣管規格3~10mm
3）XX=03,接口尺寸=G1/4，氣管規格3~12mm 4）XX=04,接口尺寸=G3/8，氣管規格3~16mm
5）XX=05,接口尺寸=G1/2，氣管規格3~20mm
型號氣(液)通10A信號或5A長度L(mm)型號氣(液)通10A信號或5A長度L(mm)
MAPH300-XX-S063進3出0638MAPH300-XX-P1210-S063進3出12671.6
MAPH300-XX-P0210-S043進3出2438MAPH300-XX-P1410-S043進3出14471.6
MAPH300-XX-P0410-S023進3出4238MAPH300-XX-P1610-S023進3出16271.6
MAPH300-XX-P06103進3出6038MAPH300-XX-S243進3出02488.4
MAPH300-XX-S123進3出12054.8MAPH300-XX-P0410-S203進3出42088.4
MAPH300-XX-P0210-S103進3出21054.8MAPH300-XX-P0610-S183進3出61888.4
MAPH300-XX-P0310-S093進3出3954.8MAPH300-XX-P1210-S123進3出121288.4
MAPH300-XX-P0610-S063進3出6654.8MAPH300-XX-S303進3出030105.2
MAPH300-XX-P0810-S043進3出8454.8MAPH300-XX-P0610-S243進3出624105.2
MAPH300-XX-P1010-S023進3出10254.8MAPH300-XX-S363進3出036125
MAPH300-XX-P12103進3出12054.8MAPH300-XX-S423進3出042141.8
MAPH300-XX-S183進3出01871.6MAPH300-XX-S483進3出048158.6
MAPH300-XX-P0210-S163進3出21671.6MAPH300-XX-S603進3出060231.8
MAPH300-XX-P0410-S143進3出41471.6MAPH300-XX-S723進3出072275.6
MAPH300-XX-P0610-S123進3出61271.6MAPH300-XX-S843進3出084316.4
MAPH300-XX-P0810-S103進3出81071.6MAPH300-XX-S963進3出096357.2
MAPH300-XX-P1010-S083進3出10871.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。

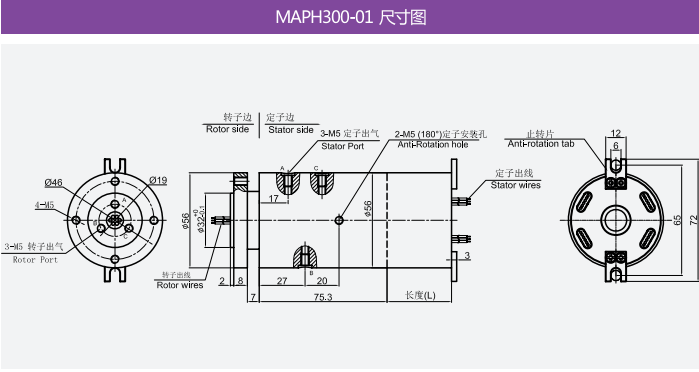

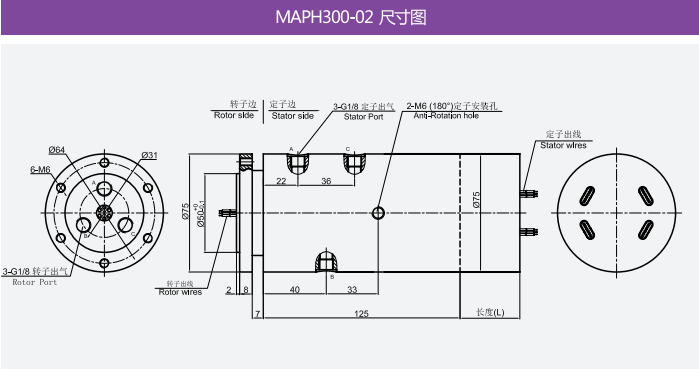

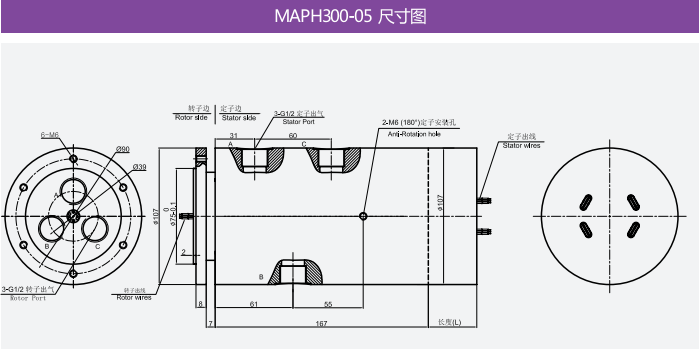

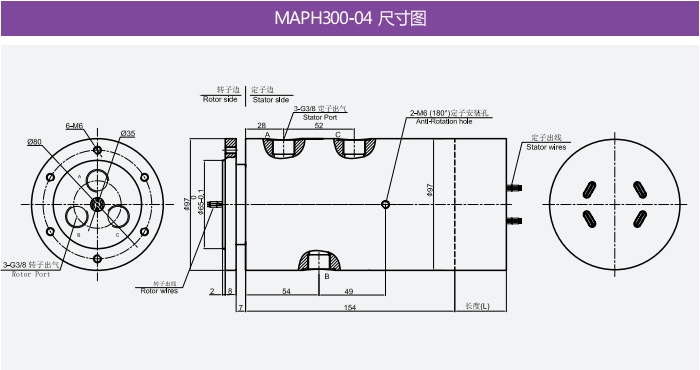

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
1黑7黑
2紅8紅
3黃9黃
4綠10綠
5藍11藍
6白12白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成 本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 可定制頻率高低，接頭類型

⑪ 可定制高頻功率

⑫ 可根據要求定制通道數

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 防水，水下模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：[email protected]

基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:


MAPH300



例子:
  • 如果您需要訂購 MAPH300 ,支持65路*信號,訂購型號為MAPH300-S65.
  • 如果您需要訂購 MAPH300 ,支持12路*信號 + 3路*10A,,訂購型號為 MAPH300-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
