選型表
MAPH200W-XX 氣液電一體滑環選型表
1）XX=01,接口尺寸=M5， 氣管規格3~6mm 2）XX=02,接口尺寸=G1/8，氣管規格3~10mm
3）XX=03,接口尺寸=G1/4，氣管規格3~12mm 4）XX=04,接口尺寸=G3/8，氣管規格3~16mm
5）XX=05,接口尺寸=G1/2，氣管規格3~20mm |
| MAPH200W-XX-S06 | 2進2出 | 0 | 6 | 38 | MAPH200W-XX-P0810-S10 | 2進2出 | 8 | 10 | 71.6 |
| MAPH200W-XX-P0210-S04 | 2進2出 | 2 | 4 | 38 | MAPH200W-XX-P1010-S08 | 2進2出 | 10 | 8 | 71.6 |
| MAPH200W-XX-P0410-S02 | 2進2出 | 4 | 2 | 38 | MAPH200W-XX-P1210-S06 | 2進2出 | 12 | 6 | 71.6 |
| MAPH200W-XX-P0610 | 2進2出 | 6 | 0 | 38 | MAPH200W-XX-P1410-S04 | 2進2出 | 14 | 4 | 71.6 |
| MAPH200W-XX-S12 | 2進2出 | 12 | 0 | 54.8 | MAPH200W-XX-P1610-S02 | 2進2出 | 16 | 2 | 71.6 |
| MAPH200W-XX-P0210-S10 | 2進2出 | 2 | 10 | 54.8 | MAPH200W-XX-S24 | 2進2出 | 0 | 24 | 88.4 |
| MAPH200W-XX-P0310-S09 | 2進2出 | 3 | 9 | 54.8 | MAPH200W-XX-P0410-S20 | 2進2出 | 4 | 20 | 88.4 |
| MAPH200W-XX-P0610-S06 | 2進2出 | 6 | 6 | 54.8 | MAPH200W-XX-P0610-S18 | 2進2出 | 6 | 18 | 88.4 |
| MAPH200W-XX-P0810-S04 | 2進2出 | 8 | 4 | 54.8 | MAPH200W-XX-P1210-S12 | 2進2出 | 12 | 12 | 88.4 |
| MAPH200W-XX-P1010-S02 | 2進2出 | 10 | 2 | 54.8 | MAPH200W-XX-S30 | 2進2出 | 0 | 30 | 105.2 |
| MAPH200W-XX-P1210 | 2進2出 | 12 | 0 | 54.8 | MAPH200W-XX-P0610-S24 | 2進2出 | 6 | 24 | 105.2 |
| MAPH200W-XX-S18 | 2進2出 | 0 | 18 | 71.6 | MAPH200W-XX-S36 | 2進2出 | 0 | 36 | 125 |
| MAPH200W-XX-P0210-S16 | 2進2出 | 2 | 16 | 71.6 | MAPH200W-XX-S42 | 2進2出 | 0 | 42 | 141.8 |
| MAPH200W-XX-P0410-S14 | 2進2出 | 4 | 14 | 71.6 | MAPH200W-XX-S48 | 2進2出 | 0 | 48 | 158.6 |
| MAPH200W-XX-P0610-S12 | 2進2出 | 6 | 12 | 71.6 | | | | | |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

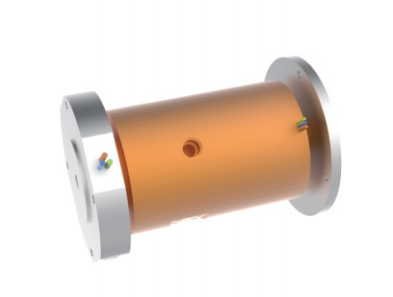

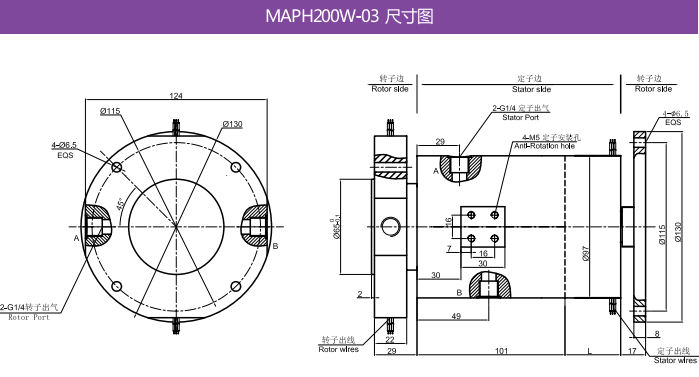

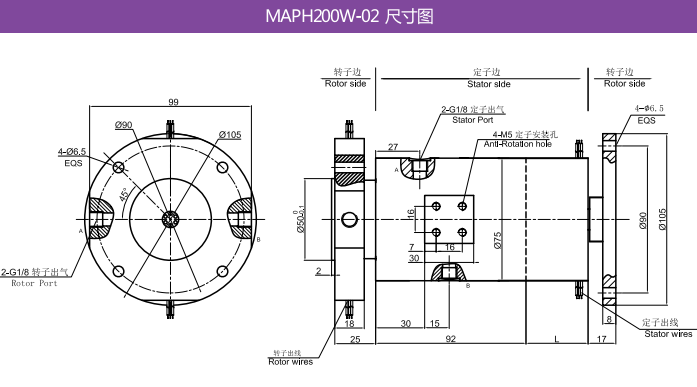

標準圖紙
標準圖紙
| 各環路導線色碼表 |
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成
本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型
⑪ 可定制高頻功率
⑫ 可根據要求定制通道數
⑬ 電流最大可到5000安培（A）。
⑭ 軍工級別。
⑮ 防水，水下模式可選，IP65,IP68 可選。
⑯ 不銹鋼殼體要求。
技術支持郵箱：[email protected]
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

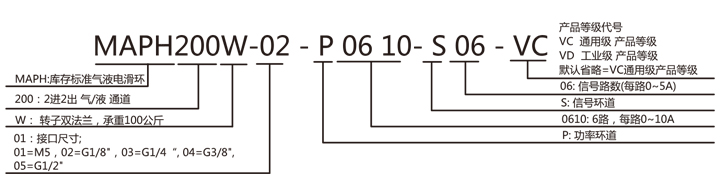

定制型號說明:
MAPH200W
例子:
- 如果您需要訂購 MAPH200W ,支持65路*信號,訂購型號為MAPH200W-S65.
- 如果您需要訂購 MAPH200W ,支持12路*信號 + 3路*10A,,訂購型號為 MAPH200W-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: [email protected].
