MW3086系列是外徑86mm，轉子法蘭安裝的大電流功率導電滑環。額定電流從20A 30A 50A到100A以上， 旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

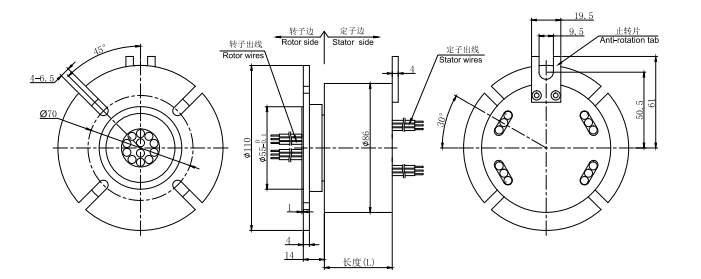

| 產品等級選型表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC | 100RPM | 1000萬轉 | 貴金屬 |
| VD | 200RPM | 3000萬轉 | 鍍金-鍍金 |
| 技術規格參數 | |||
| 機械技術指標 | 電氣技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | 參考產品選型等級 | 功率 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~690VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG8#=50A 或 AWG8 并線 |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω |
| 防護等級 | IP51 | ||
| MW3086系列滑環選型表 | |||||||||
| 型號 | 60A | 100A | 150A | 長度L(mm) | 型號 | 60A | 100A | 150A | 長度L(mm) |
| MW3086-P0610 | 1 | 0 | 0 | 38.4 | MW3086-P0160-S06 | 1 | 0 | 0 | 65.6 |
| MW3086-P01100 | 0 | 1 | 0 | 45.2 | MW3086-P01100-S06 | 0 | 1 | 0 | 75.8 |
| MW3086-P01150 | 0 | 0 | 1 | 55.4 | MW3086-P01150-S06 | 0 | 0 | 1 | 90.4 |
| MW3086-P0260 | 2 | 0 | 0 | 52 | MW3086-P0260-S06 | 2 | 0 | 0 | 70.4 |
| MW3086-P02100 | 0 | 2 | 0 | 65.6 | MW3086-P02100-S06 | 0 | 2 | 0 | 106.4 |
| MW3086-P02150 | 0 | 0 | 2 | 86 | MW3086-P02150-S06 | 0 | 0 | 2 | 130.4 |
| MW3086-P0360 | 3 | 0 | 0 | 65.6 | MW3086-P0360-S06 | 3 | 0 | 0 | 86 |
| MW3086-P03100 | 0 | 3 | 0 | 86 | MW3086-P03100-S06 | 0 | 3 | 0 | 137 |
| MW3086-P03150 | 0 | 0 | 3 | 116.6 | MW3086-P03150-S06 | 0 | 0 | 3 | 170.4 |
| MW3086-P0460 | 4 | 0 | 0 | 79.2 | MW3086-P0460-S06 | 4 | 0 | 0 | 99.6 |
| MW3086-P04100 | 0 | 4 | 0 | 106.4 | MW3086-P04100-S06 | 0 | 4 | 0 | 160 |
| MW3086-P04150 | 0 | 0 | 4 | 150.2 | MW3086-P04150-S06 | 0 | 0 | 4 | 210.4 |
| MW3086-P0660 | 6 | 0 | 0 | 106.4 | MW3086-P0660-S06 | 6 | 0 | 0 | 129.8 |
| MW3086-P06100 | 0 | 6 | 0 | 150.2 | MW3086-P06100-S06 | 0 | 6 | 0 | 231.8 |
注：N個60A 電流環并起來可作為1路N*60A電流環使用；比如: 2環60A 并起來做作為 1路120A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 3 | 黃 |
| 2 | 紅 | 4 | 綠 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

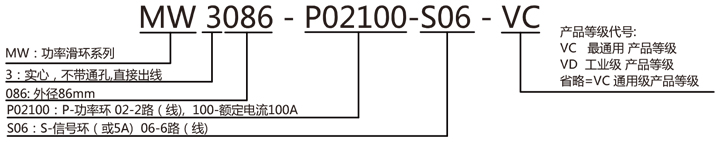

定制型號說明:
MW3086
